PROTECCIÓN DE RIBERA
OBRA ECOGREEN #215
Protección contra la erosión de 130 m de ribera de la margen derecha del Rio La Guama, ubicado en la progresiva 69+107 de la Troncal 005, Tinaco, Estado Cojedes. Venezuela, 2015.

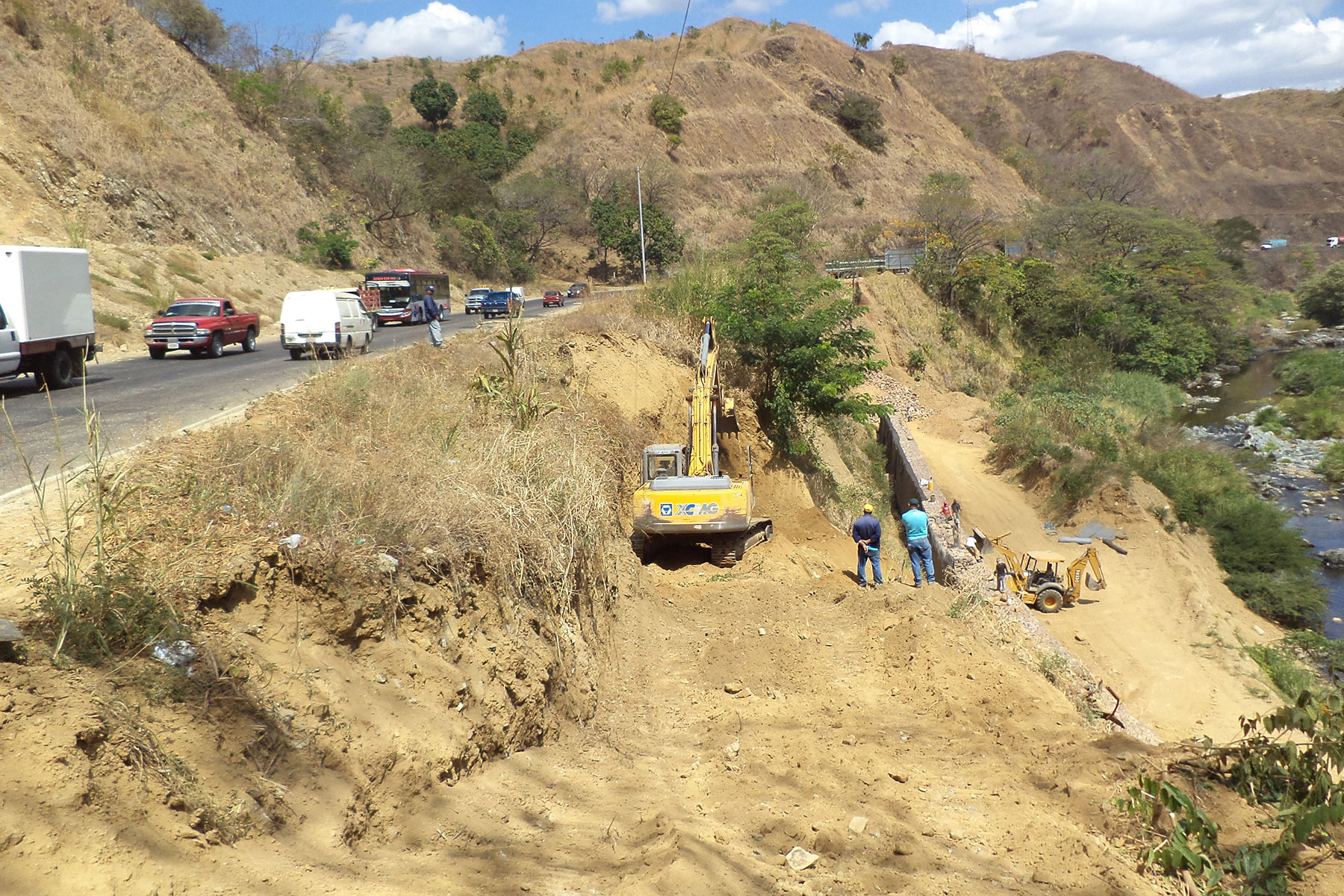

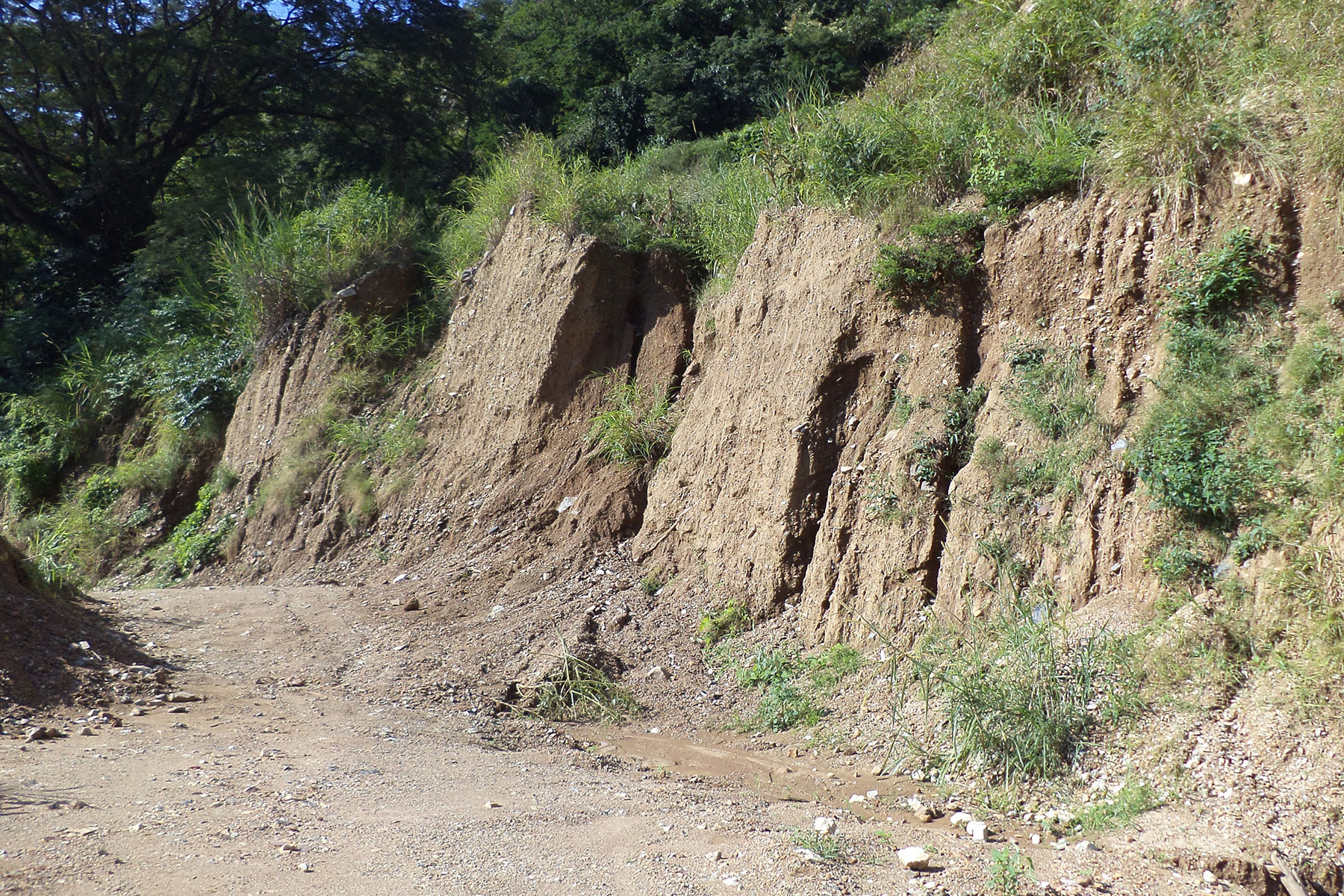

LEER MAS ▼En la progresiva 69+107 de la Troncal 005 que une a la población de Tinaco con la ciudad de San Carlos, capital del estado Cojedes, el Rio La Guama se acerca de manera importante a la vialidad. En época de lluvia el caudal aumenta considerablemente produciendo una fuerte erosión en el talud que conforma la margen derecha del Rio y al mismo tiempo sustenta los cimientos de la vialidad. Con el tiempo se fue observando la presencia en aumento del número de grietas en la carpeta de rodamiento, por lo que se decidió proteger la ribera del rio contra la erosión hídrica para evitar una posible falla de borde en tan importante arteria vial.

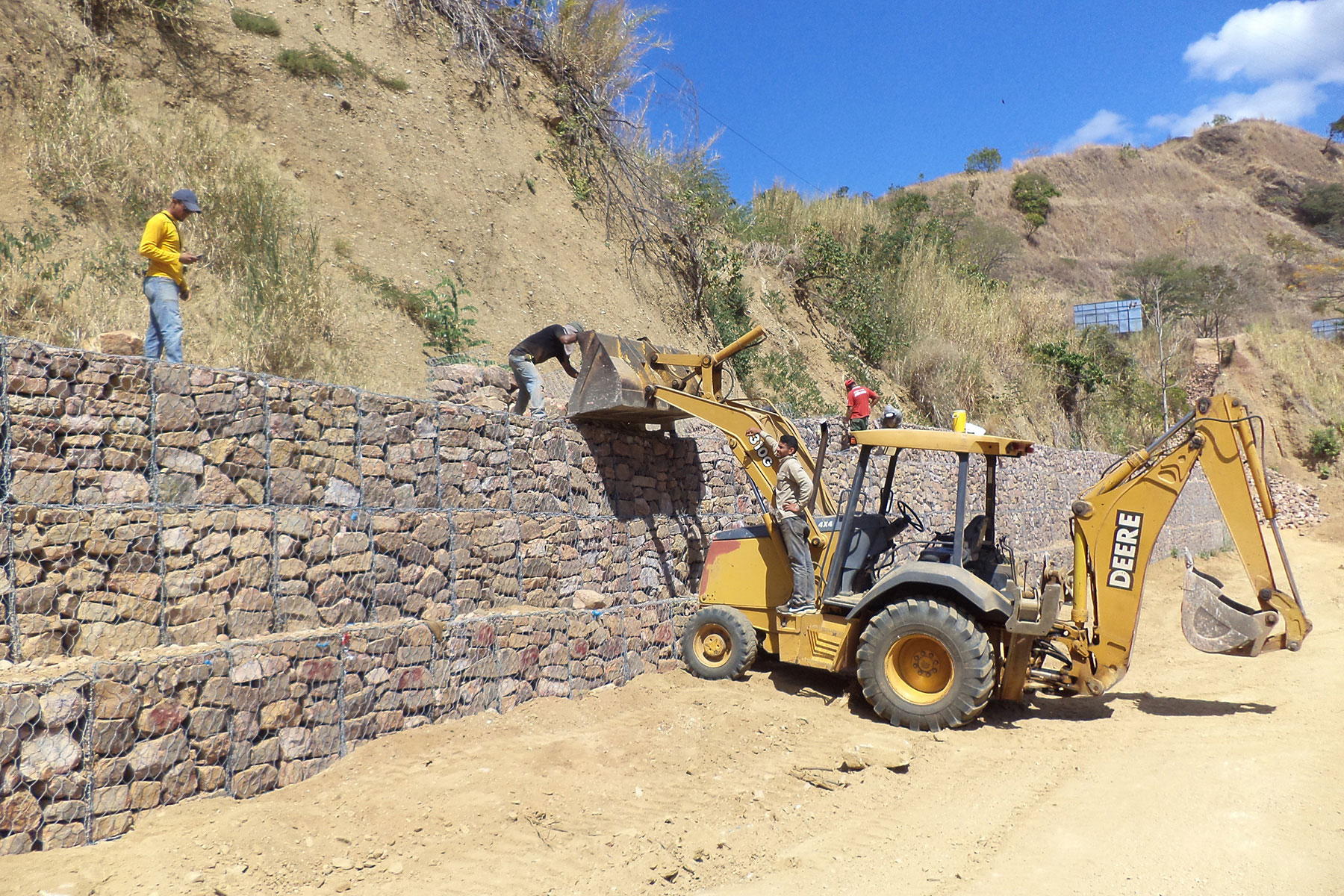

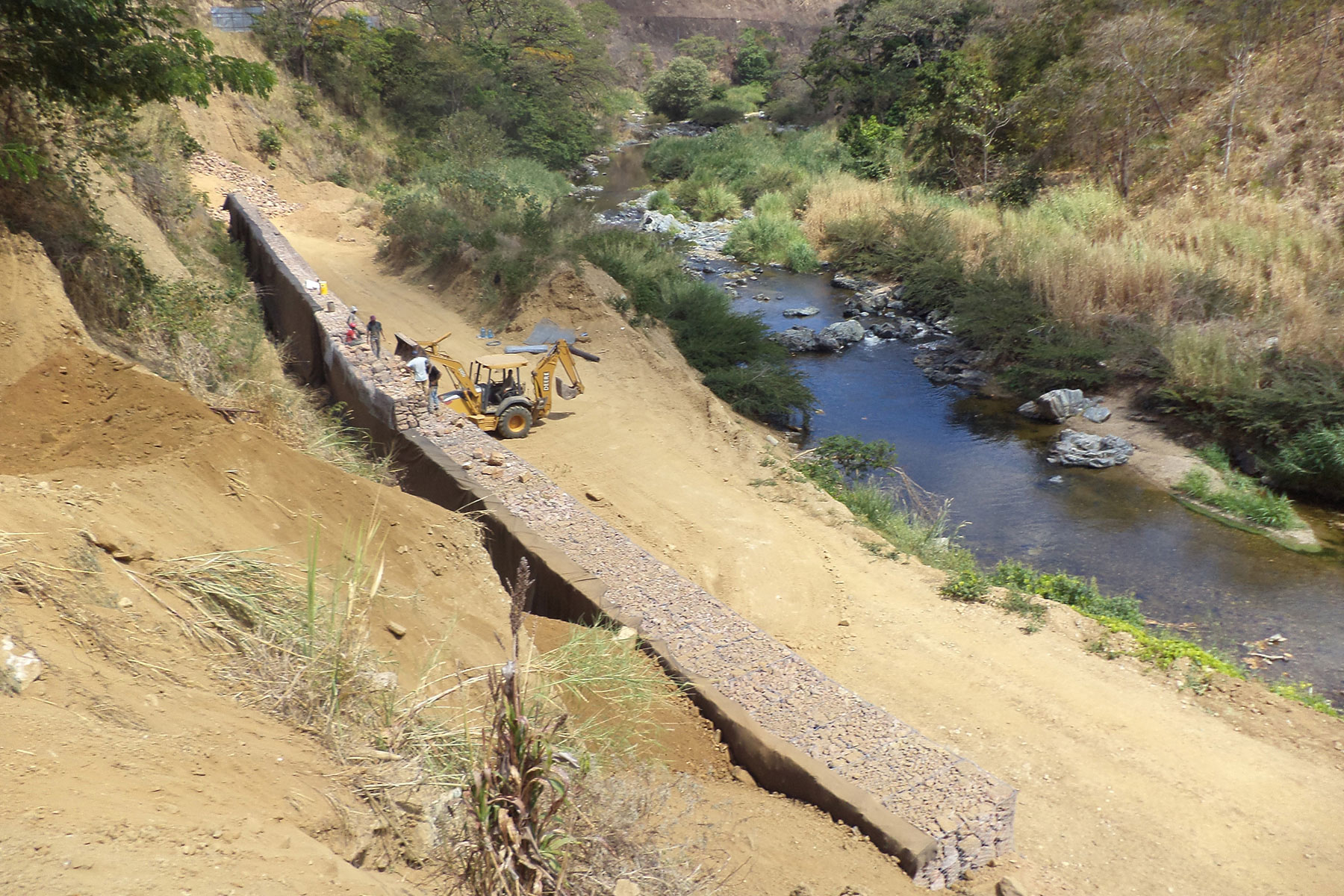

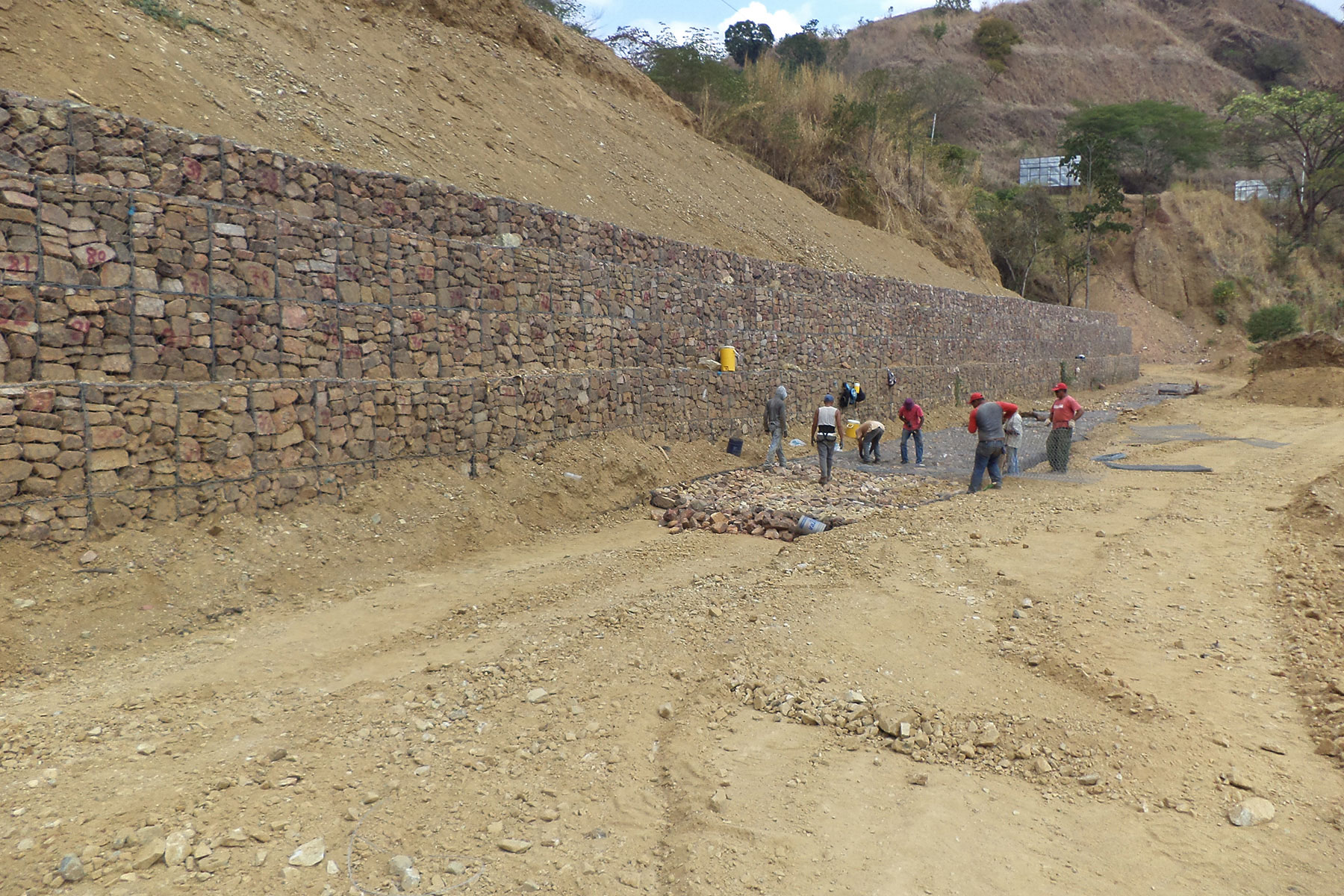

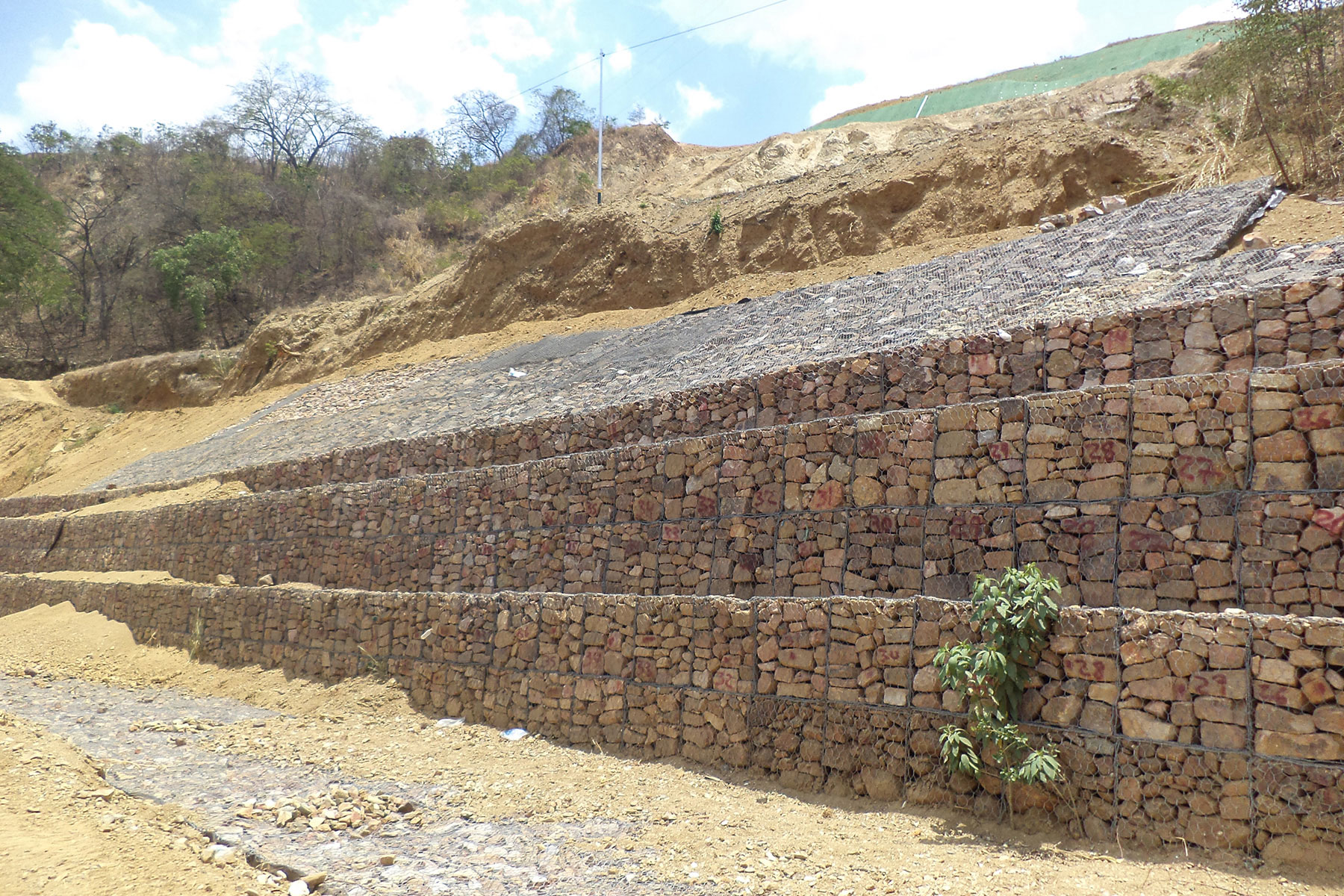

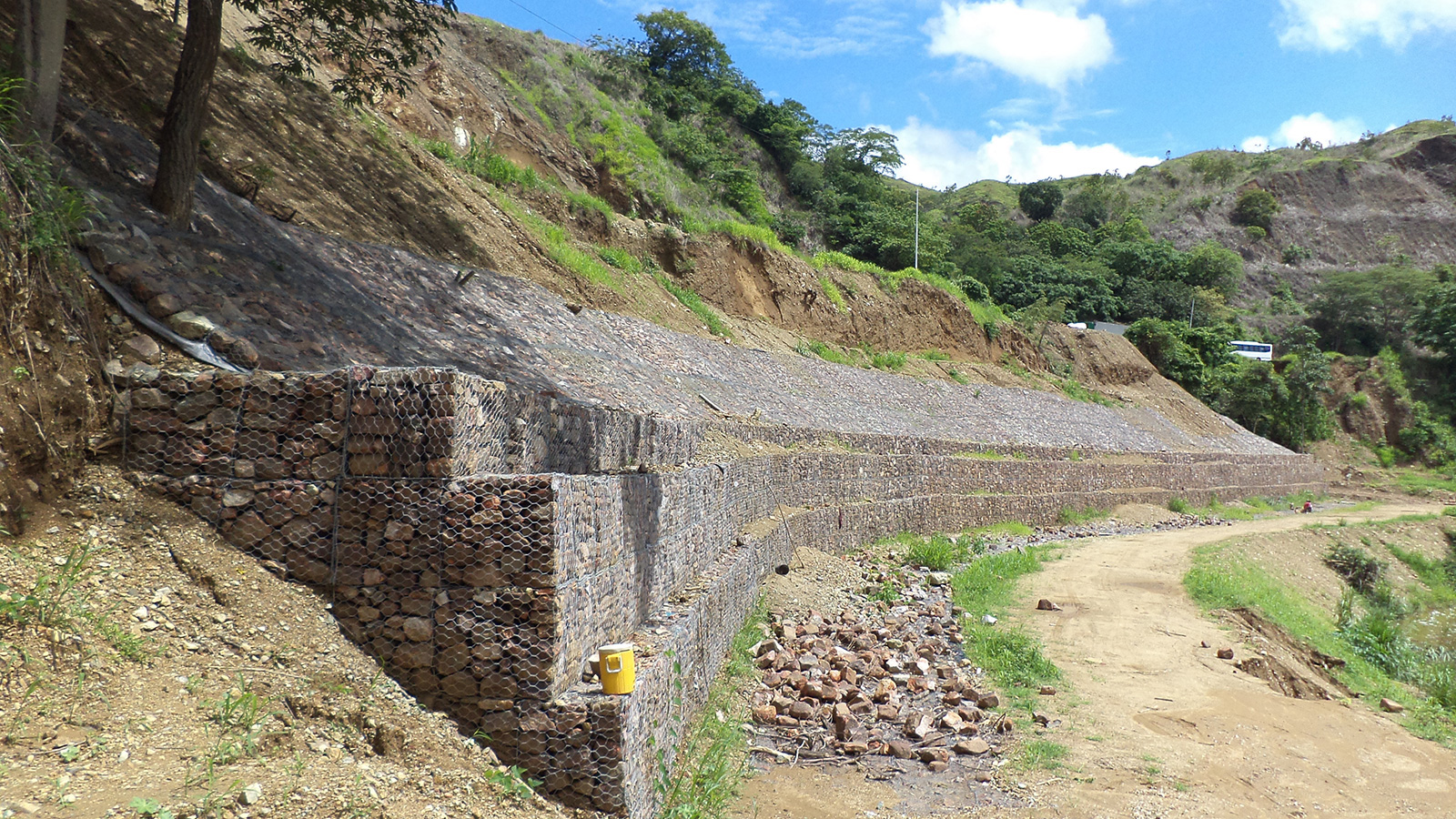

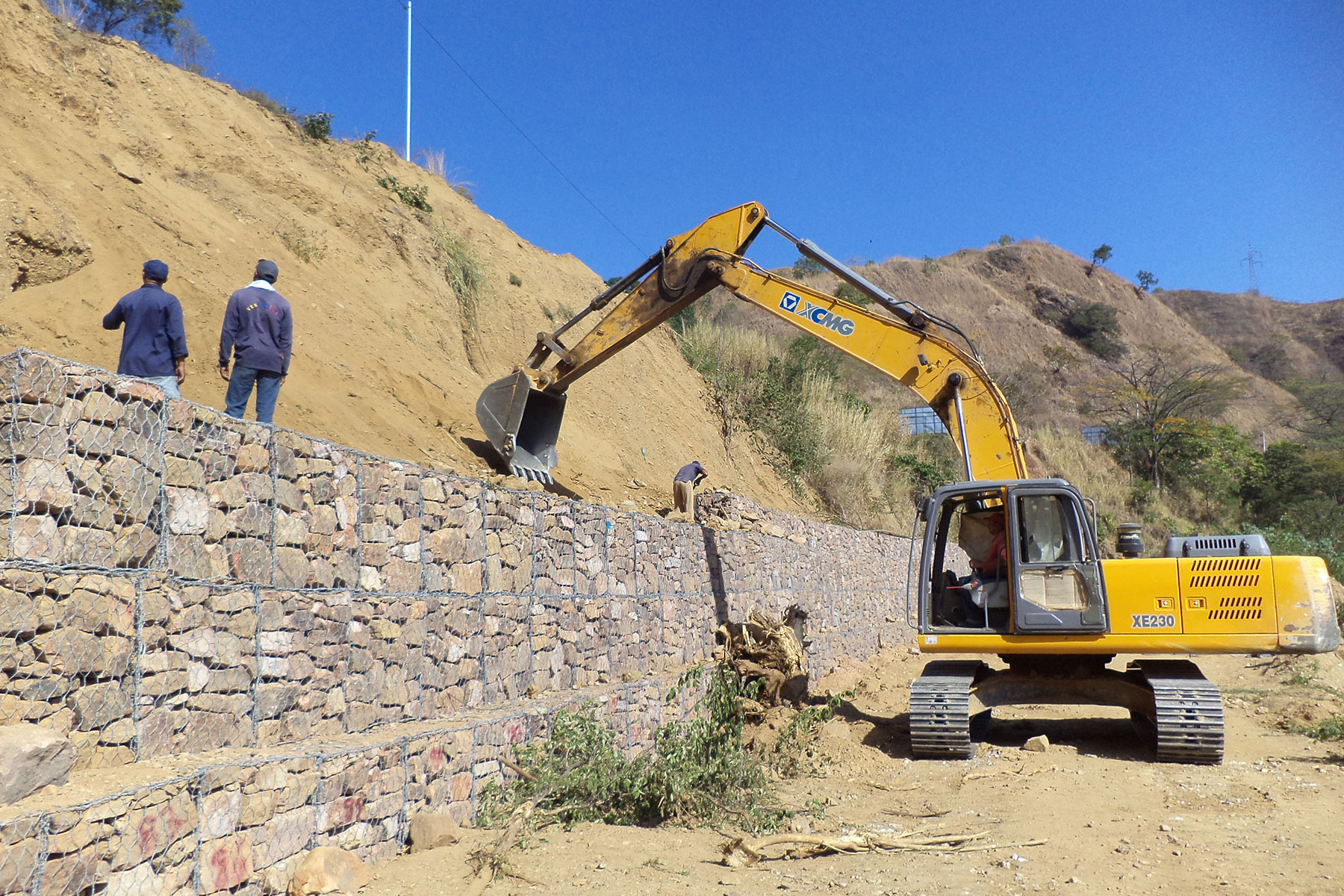

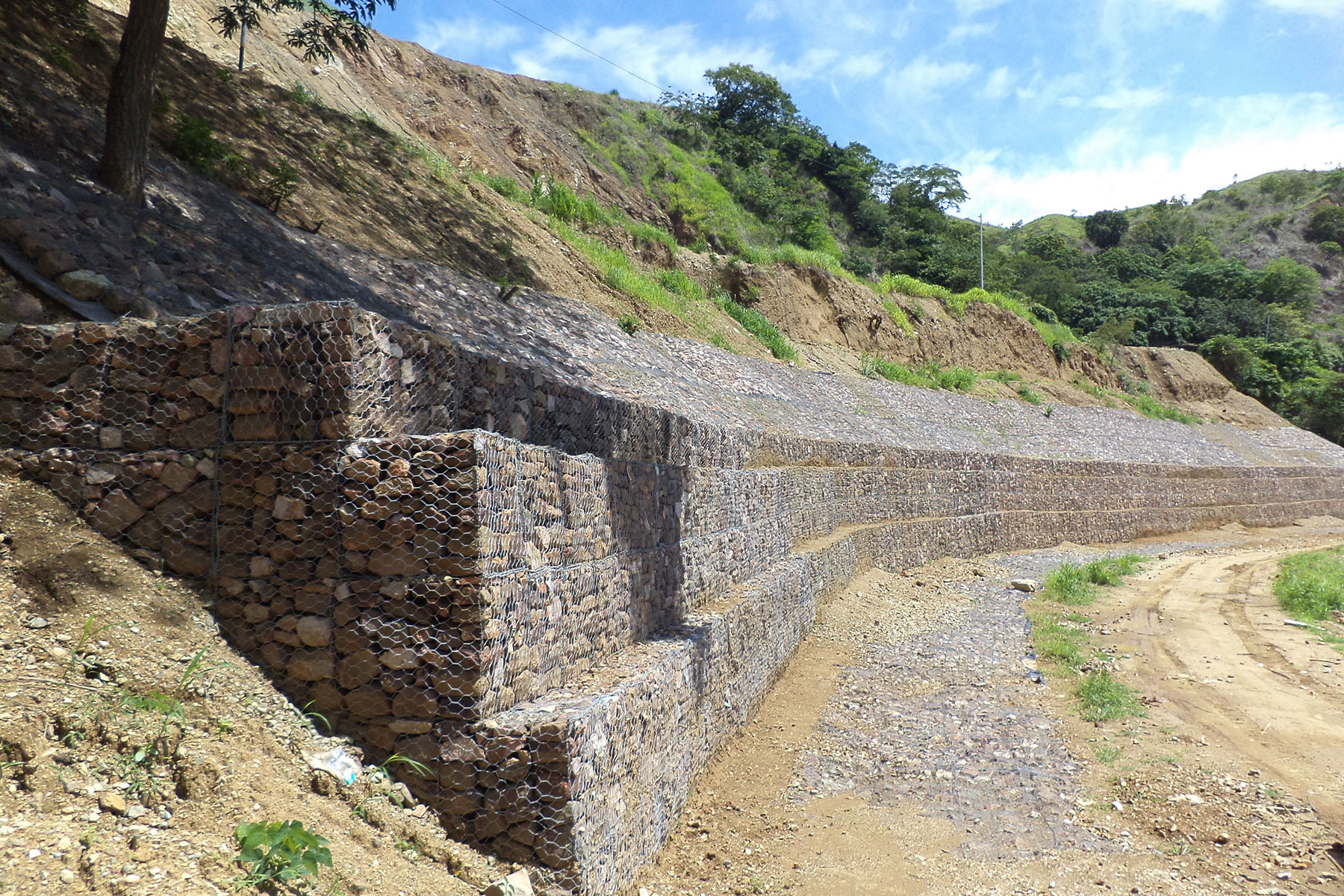

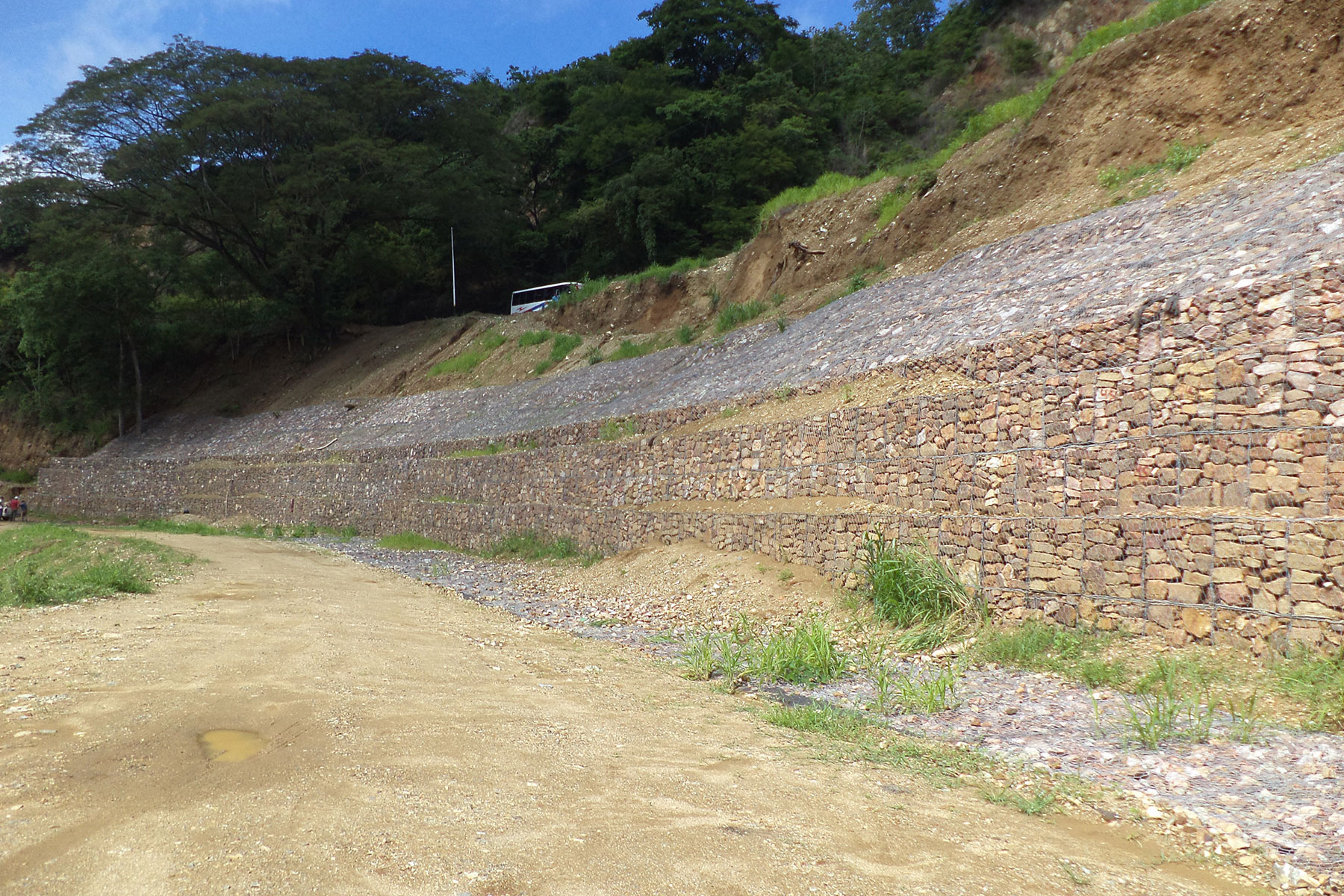

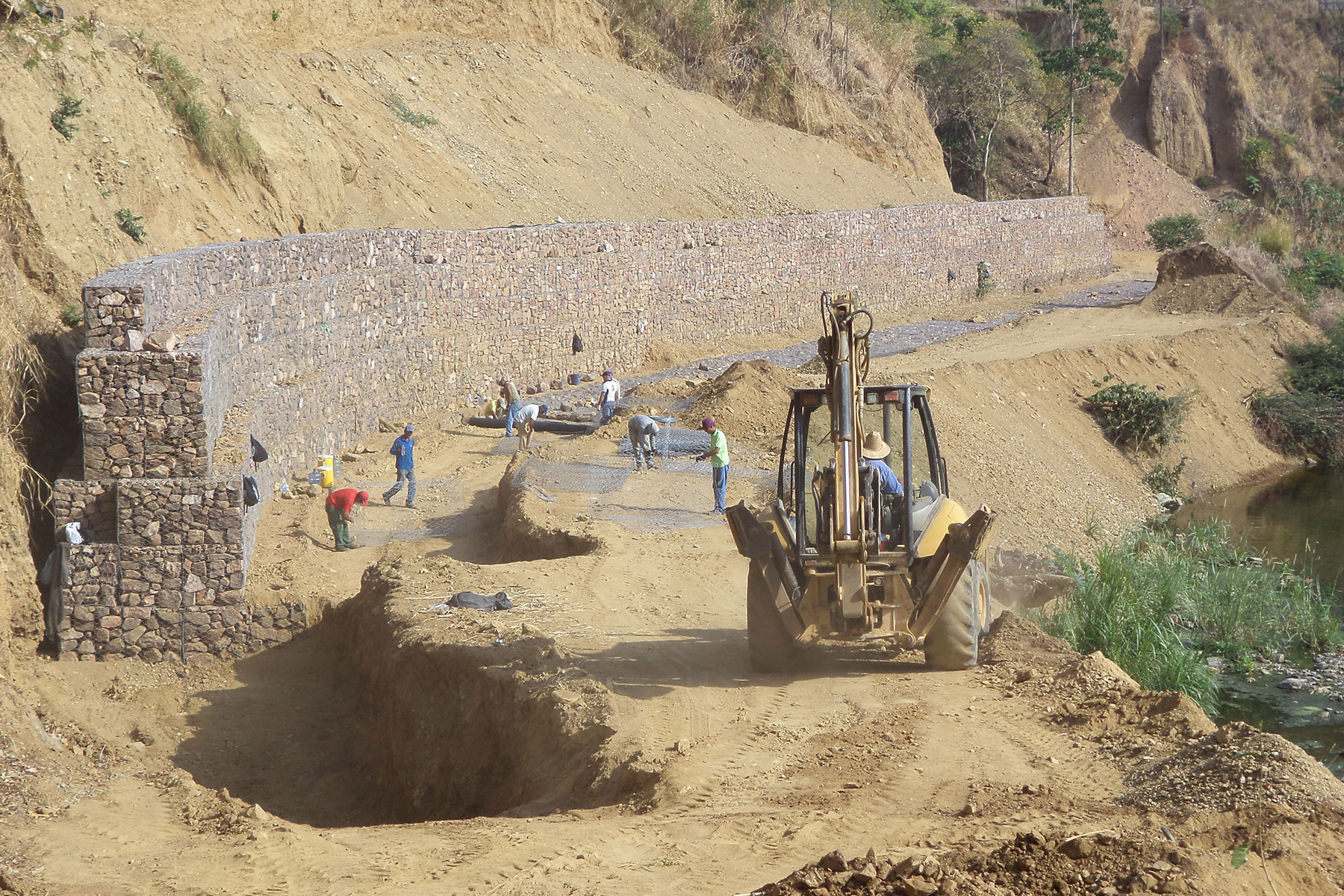

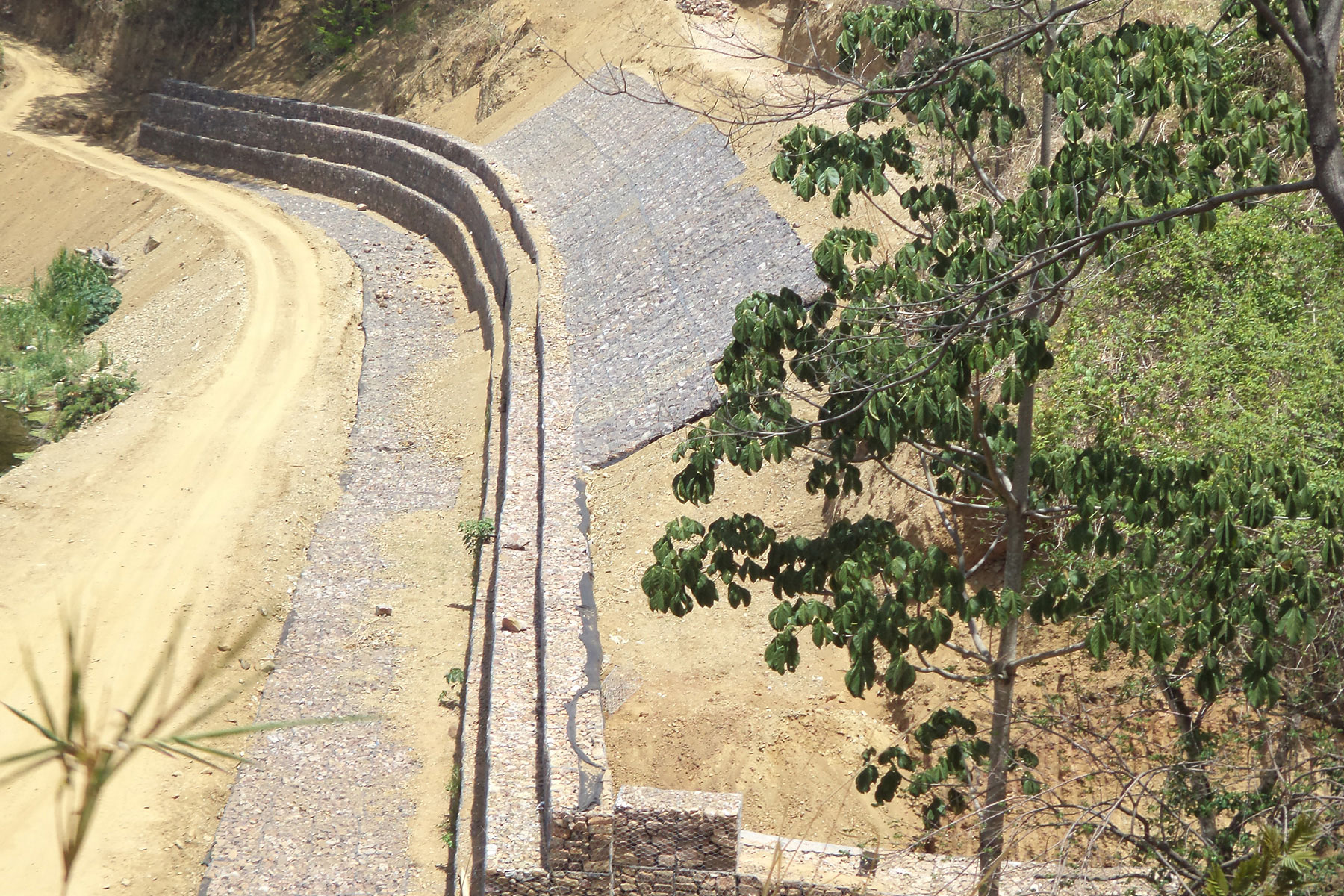

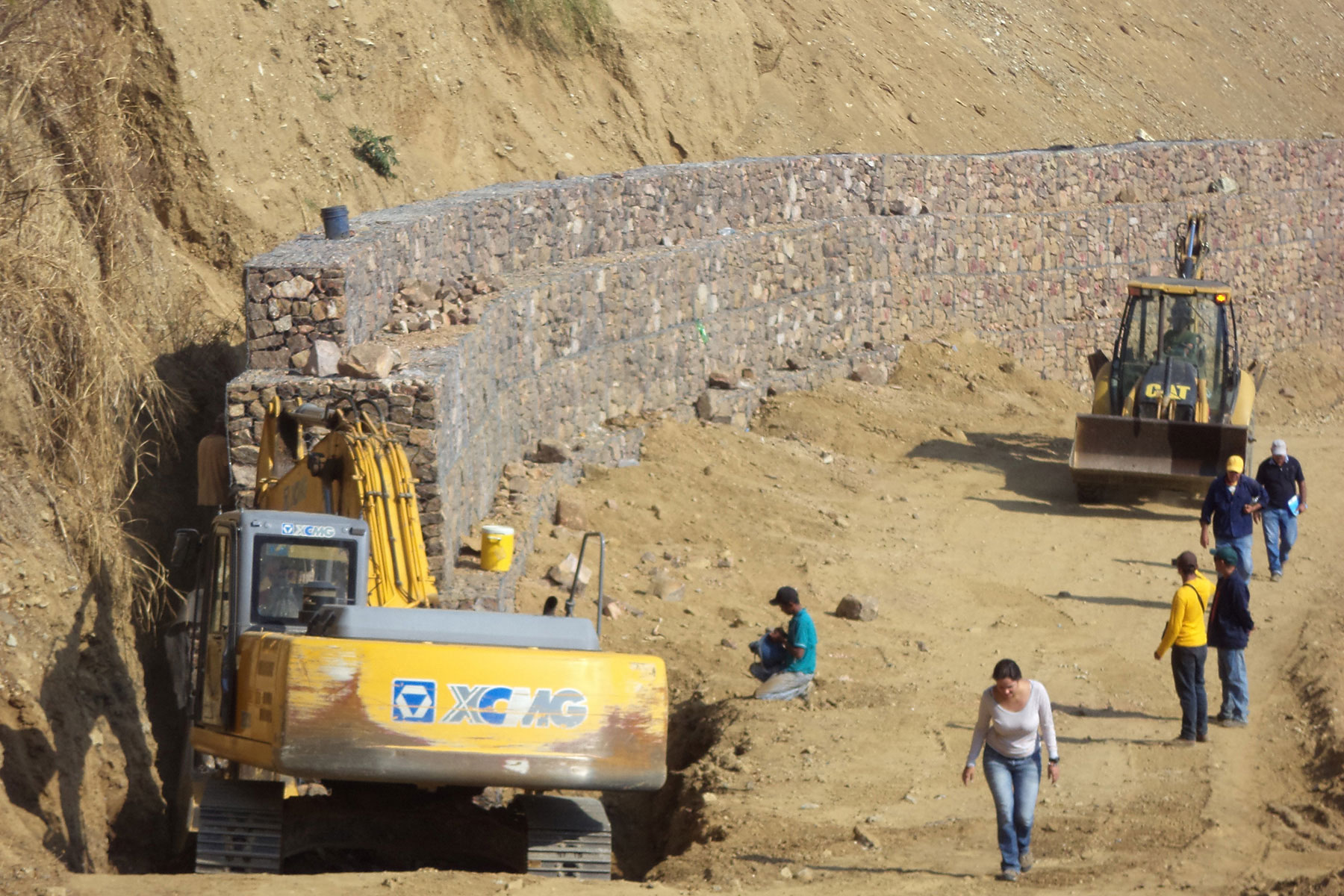

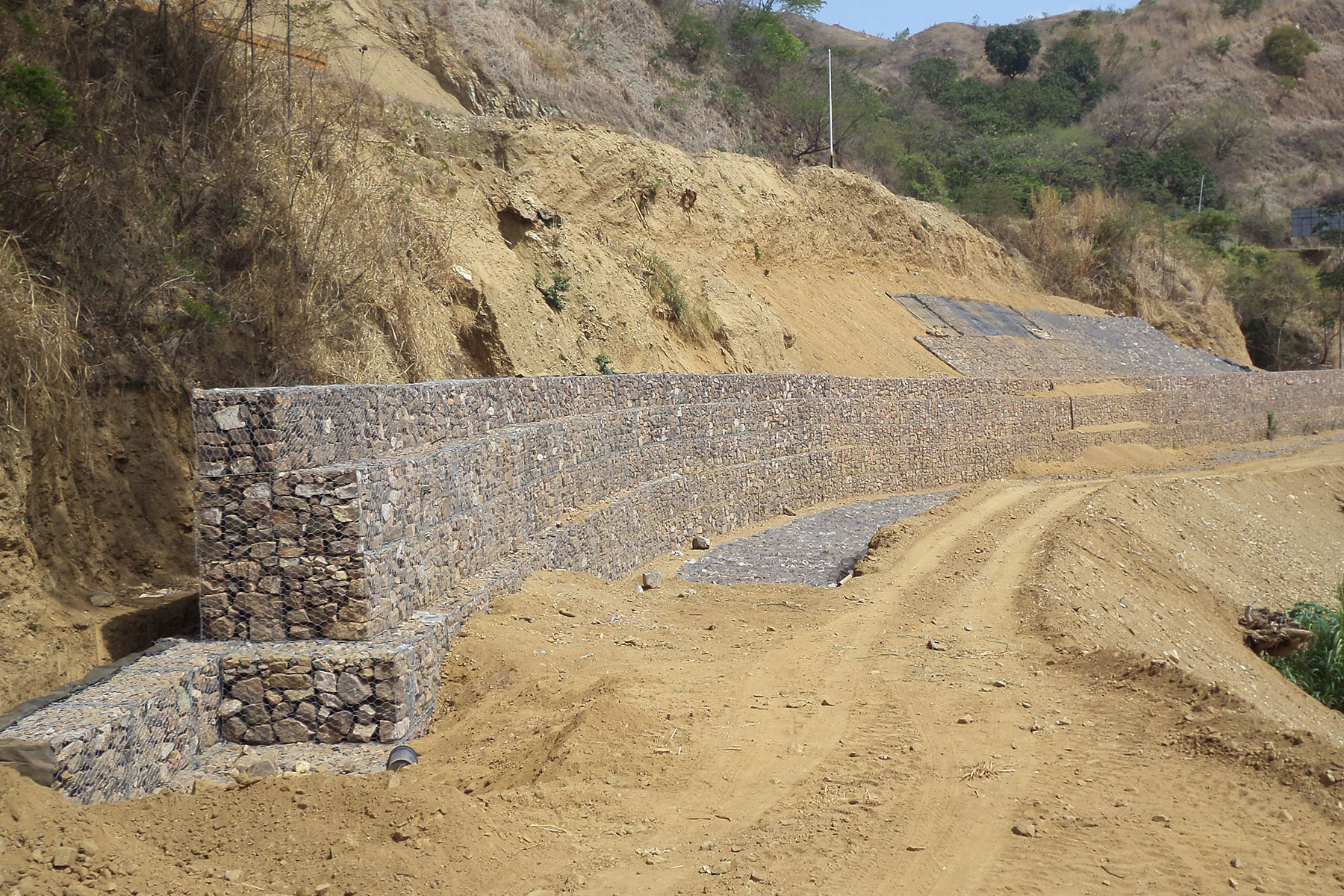

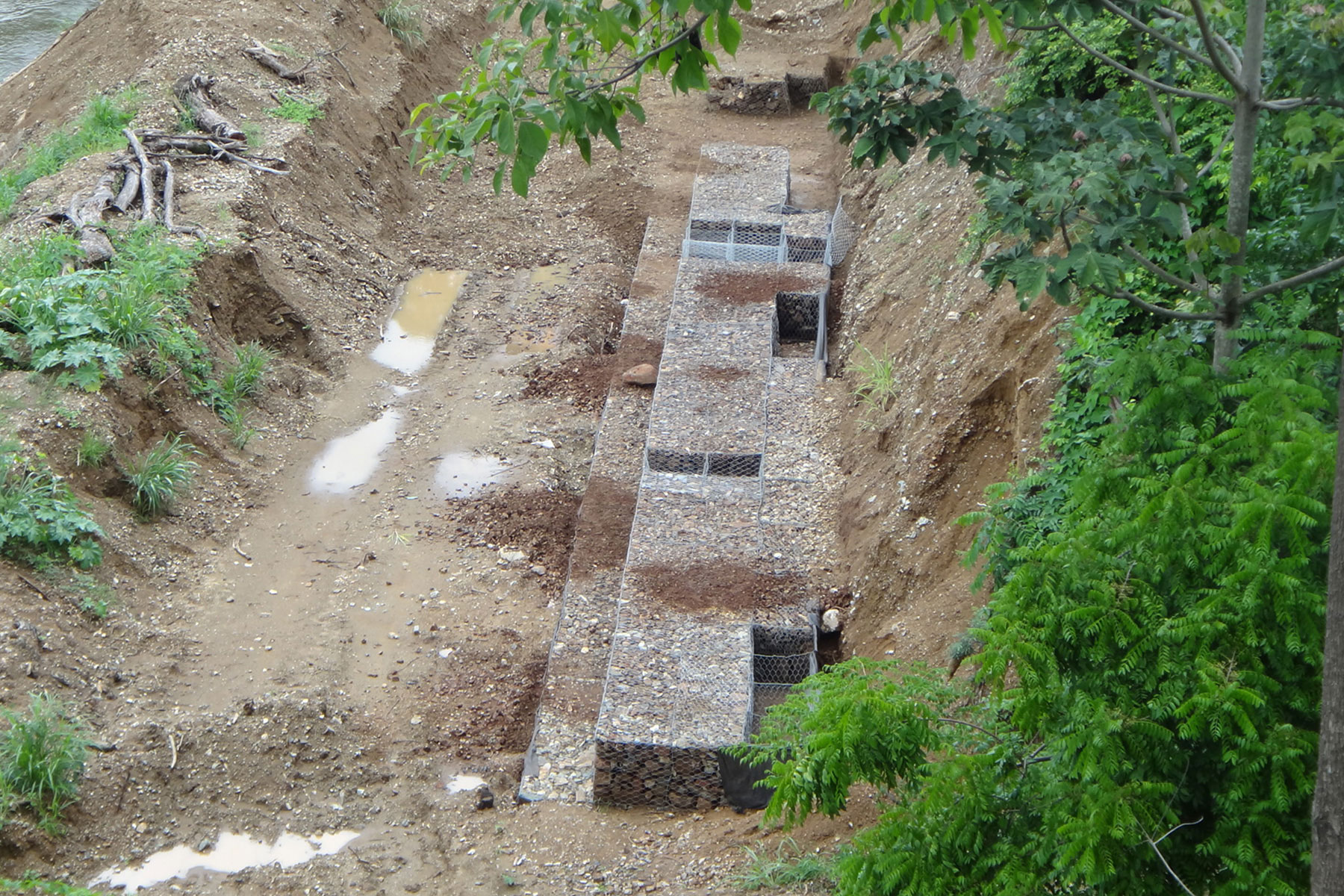

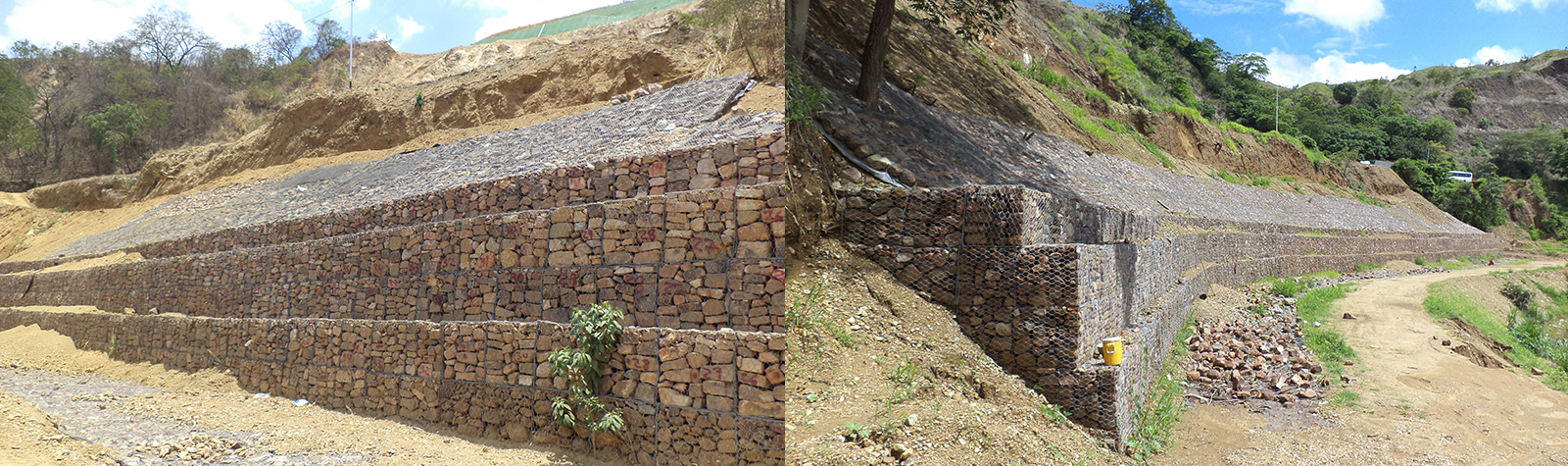

Para poder contrarrestar la fuerza del empuje hidráulico que acciona el caudal del Rio La Guama contra el talud en época de invierno, se diseñó una protección con un muro de cestas de gavión metálicas ECOGREEN de dimensiones 2 x 1 x 1 m, que unidas conformaban una protección de 130 m de largo por 6 m de altura capaz de absorber los impactos de todo el material en suspensión arrastrado por el rio, logrando así impedir que se debilitara la estabilidad del talud. Las cestas ECOGREEN cumplen con todos los estándares internacionales en cuanto a la calidad del alambre que las conforman, como en los procedimientos constructivos en su fabricación. Todas las cestas utilizadas fueron fabricadas con alambre calibre 12, fuertemente galvanizadas con Zinc para evitar que se oxidaran, al mismo tiempo se cumplió con el doble torsionado del alambre y el tamaño del orificio de la malla de 8 x 10 cm. A los gaviones se les coloco tensores internos con alambre para preservar la geometría de las cestas. Todos estos requerimientos se rigen bajo las normas ASTM A641 M y ASTM A856 M-98.

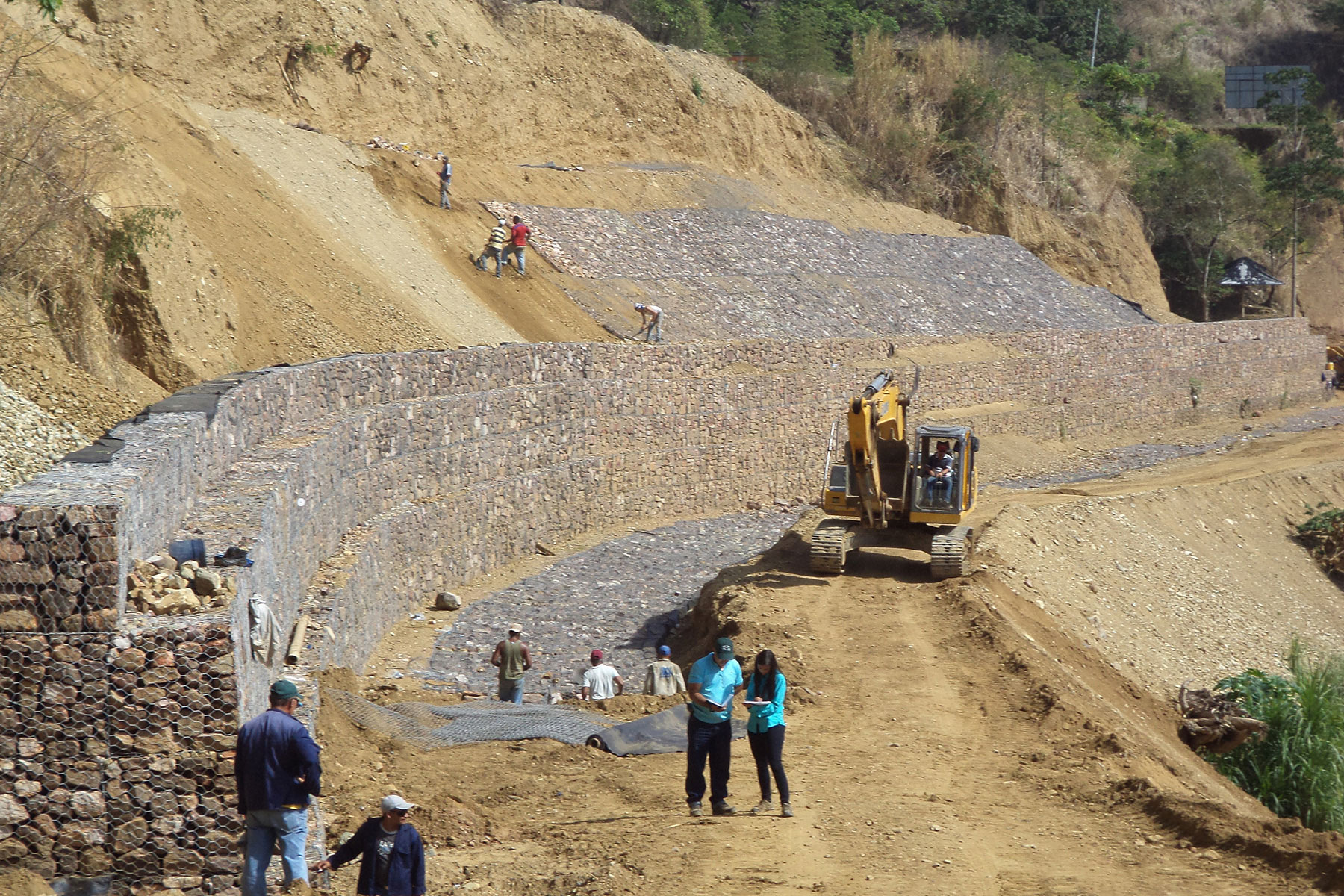

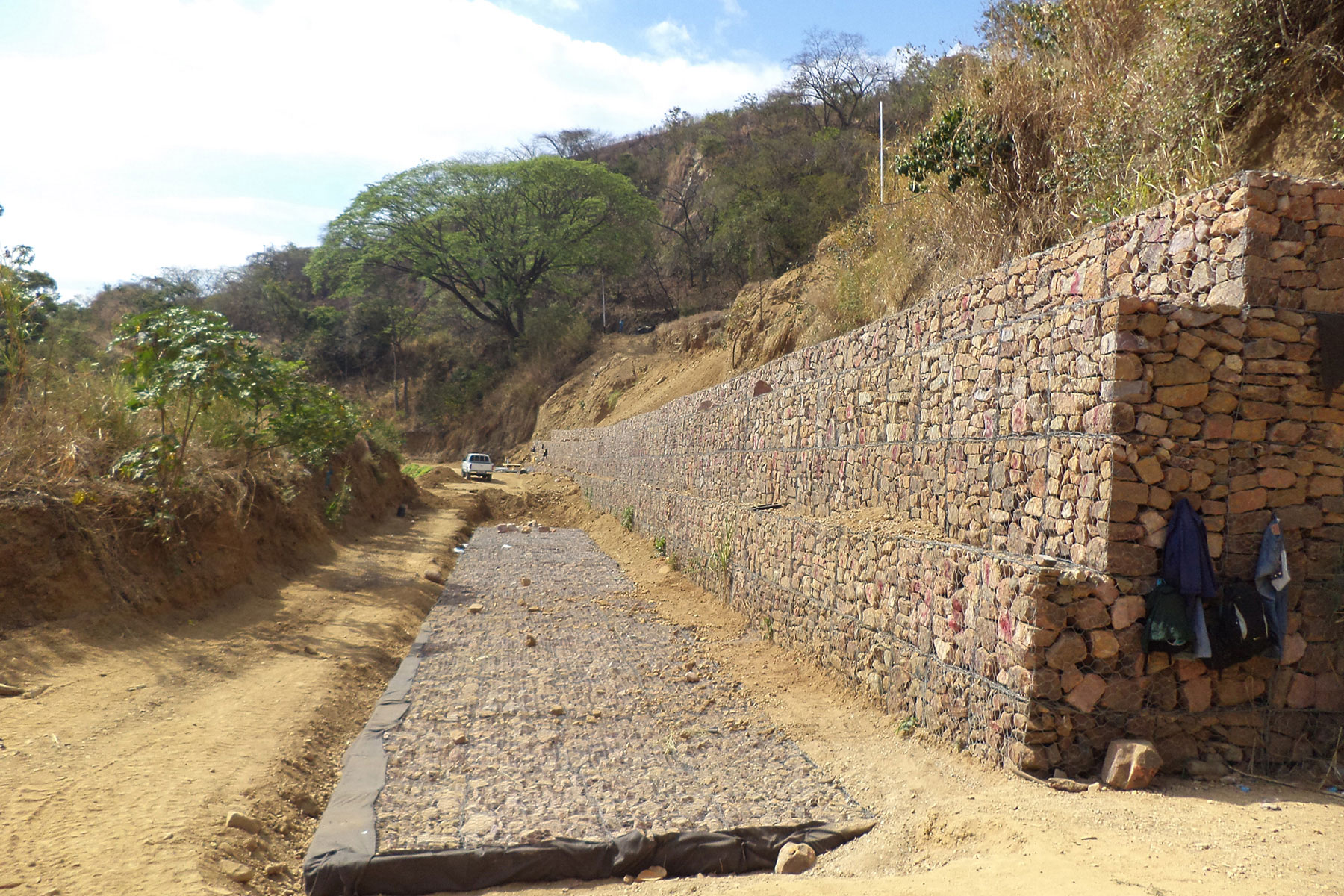

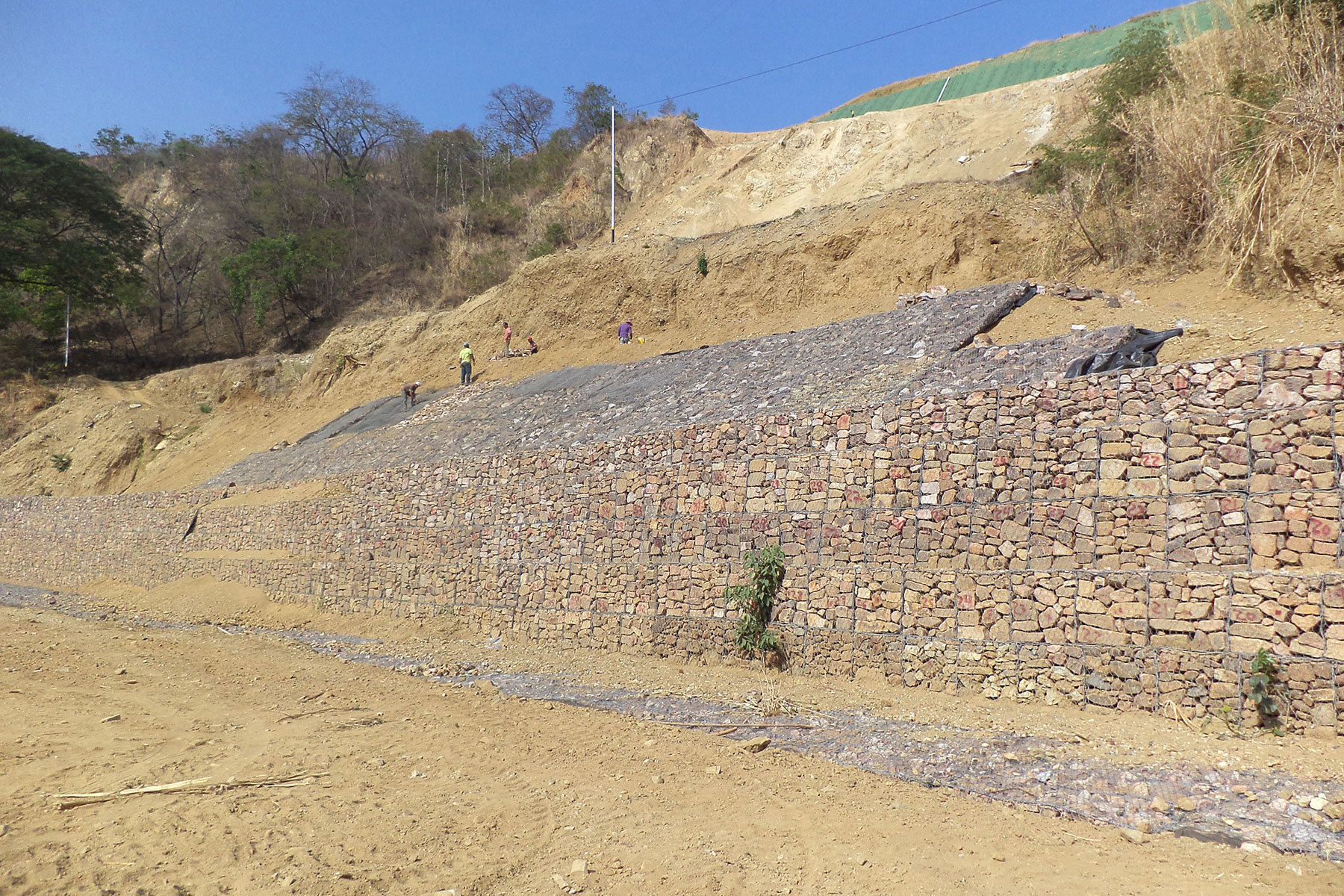

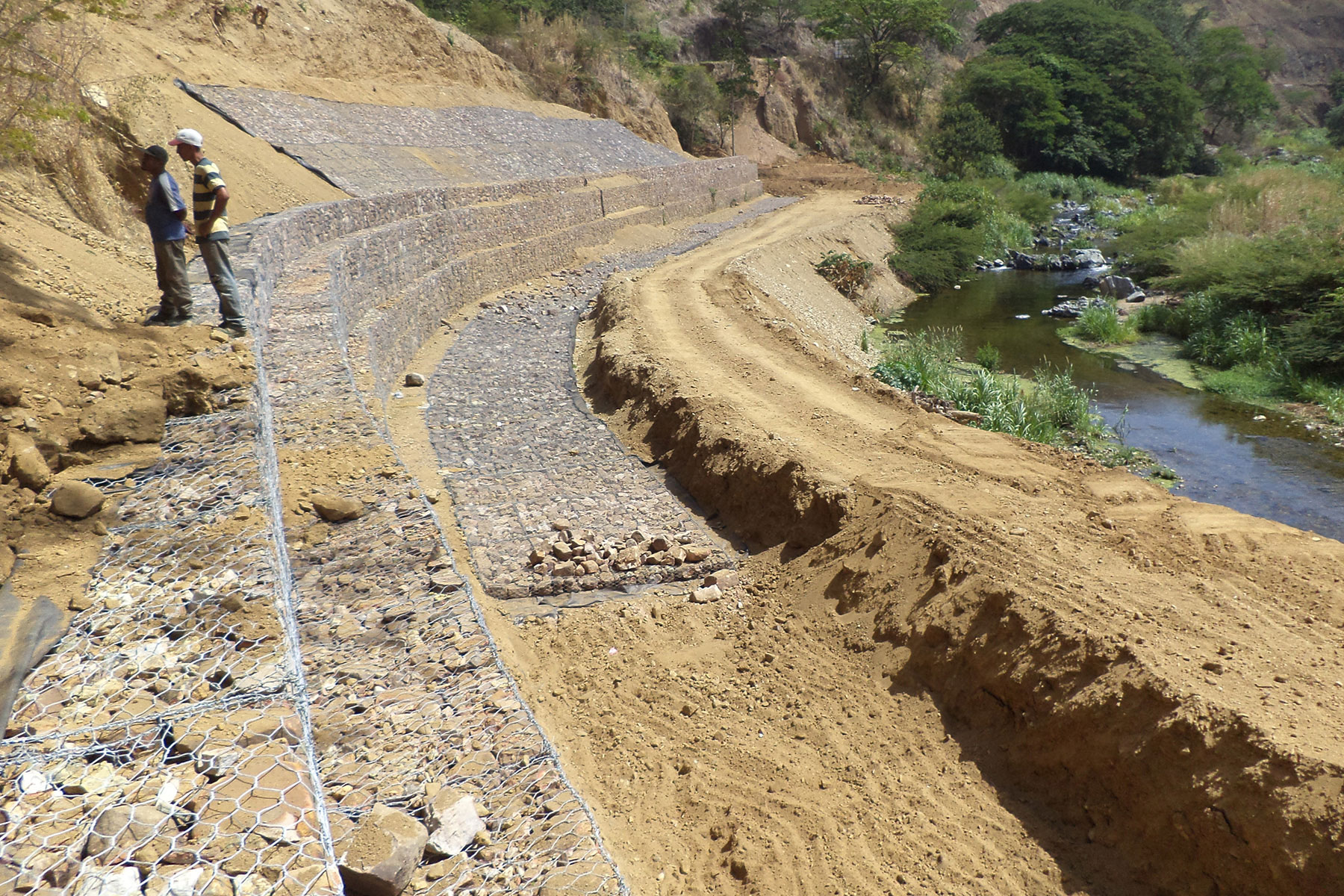

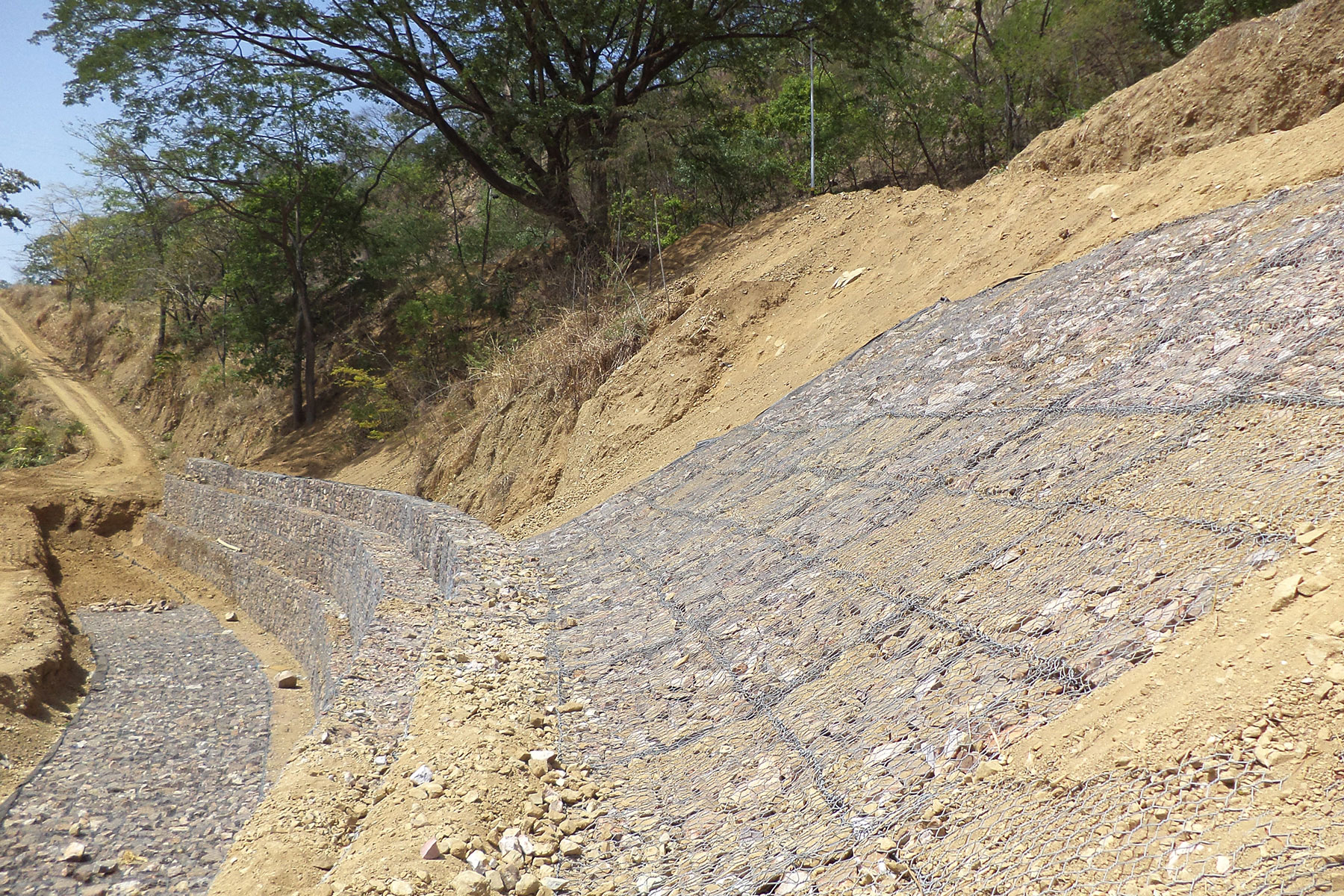

Como factor de seguridad adicional al muro de gavión, se diseñó instalar al pie y cresta del muro unas cestas de gavión tipo colchonetas de 30 cm de espesor para garantizar la protección de la base y cresta del muro contra la socavación y el arrastre de finos en los periodos de crecida del rio. Cabe destacar que este sistema de protección con colchonetas de gavión ECOGREEN funciona como un sistema abisagrado debido a que las cestas están amarradas al muro y se van adaptando a los posibles asentamientos producidos por las corrientes del caudal de agua en el fondo del cauce del rio. Por ultimo debemos mencionar que tanto al muro de gavión como a los sistemas de protección con colchonetas metálicas, se le coloco en su parte posterior un filtro geotextil no tejido para evitar el arrastre de la granulometría fina sedimentada al momento de la disminución del caudal.

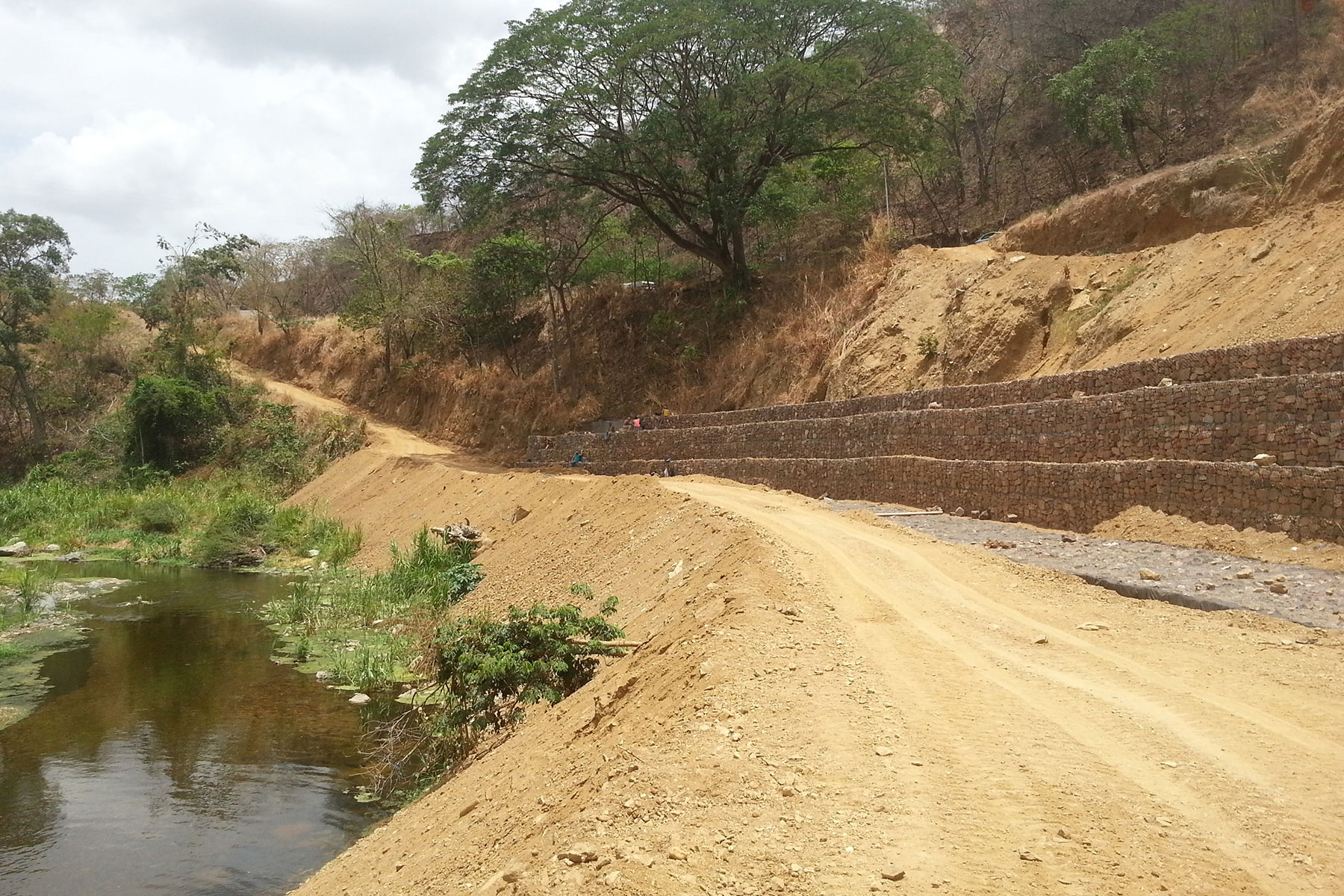

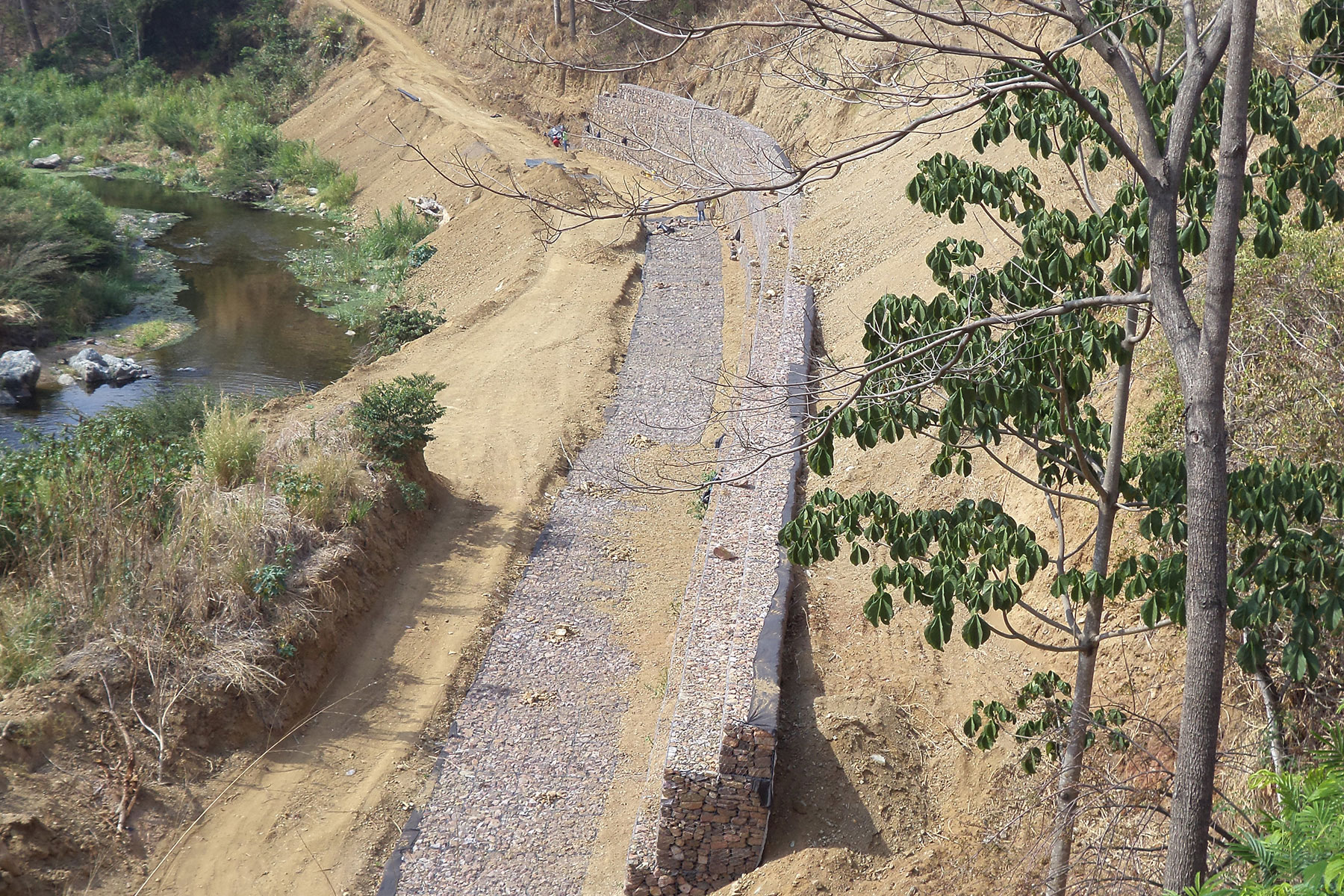

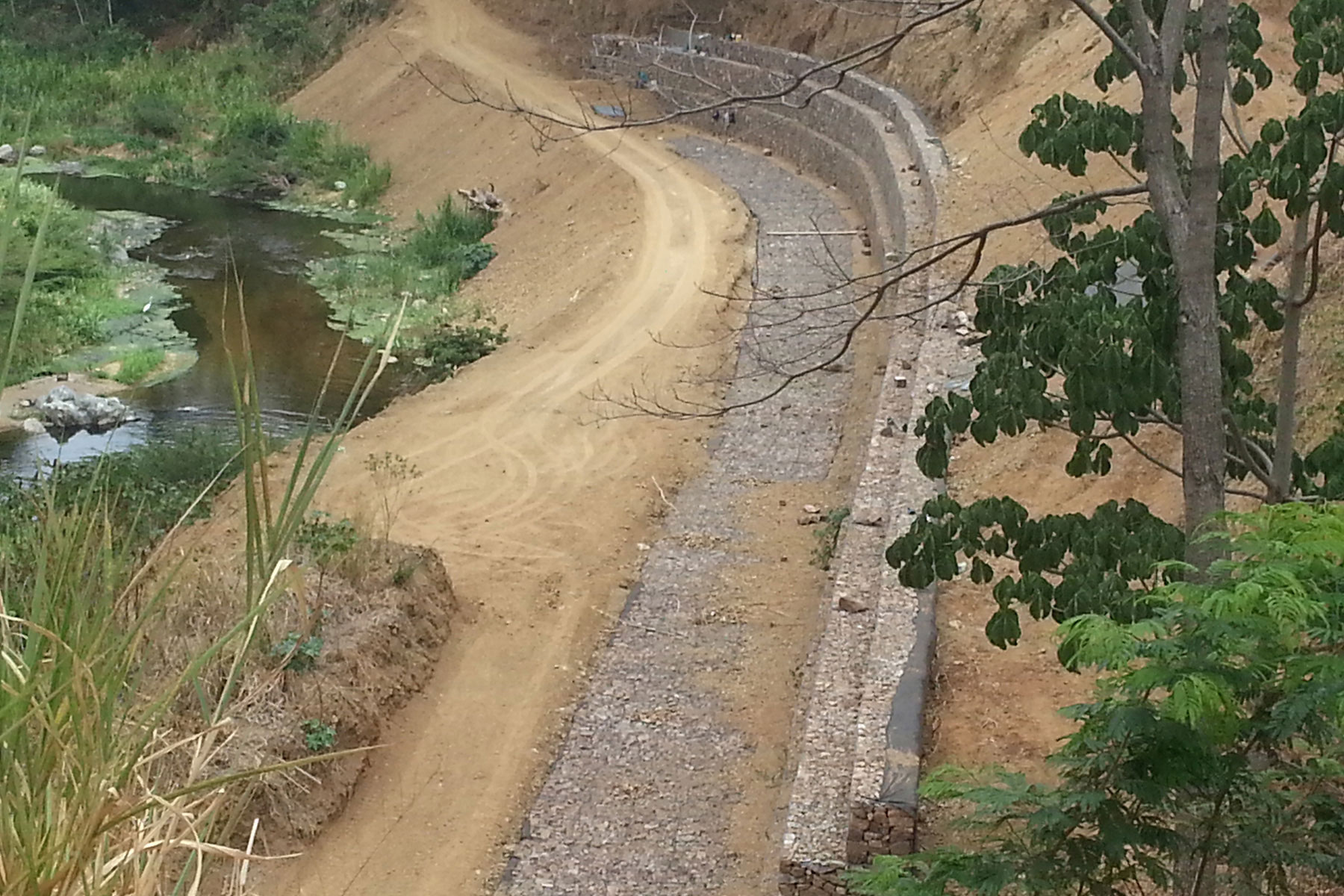

Todo el sistema de gaviones se proyecto respetando la geometría del meandro que producía el rio naturalmente en ese punto, para no modificar el cauce original del rio La Guama, logrando impactar en menor medida la ecología de este importante curso de agua.
