TERRAPLÉN SOBRE SUELO BLANDO
OBRA ECOGREEN #150

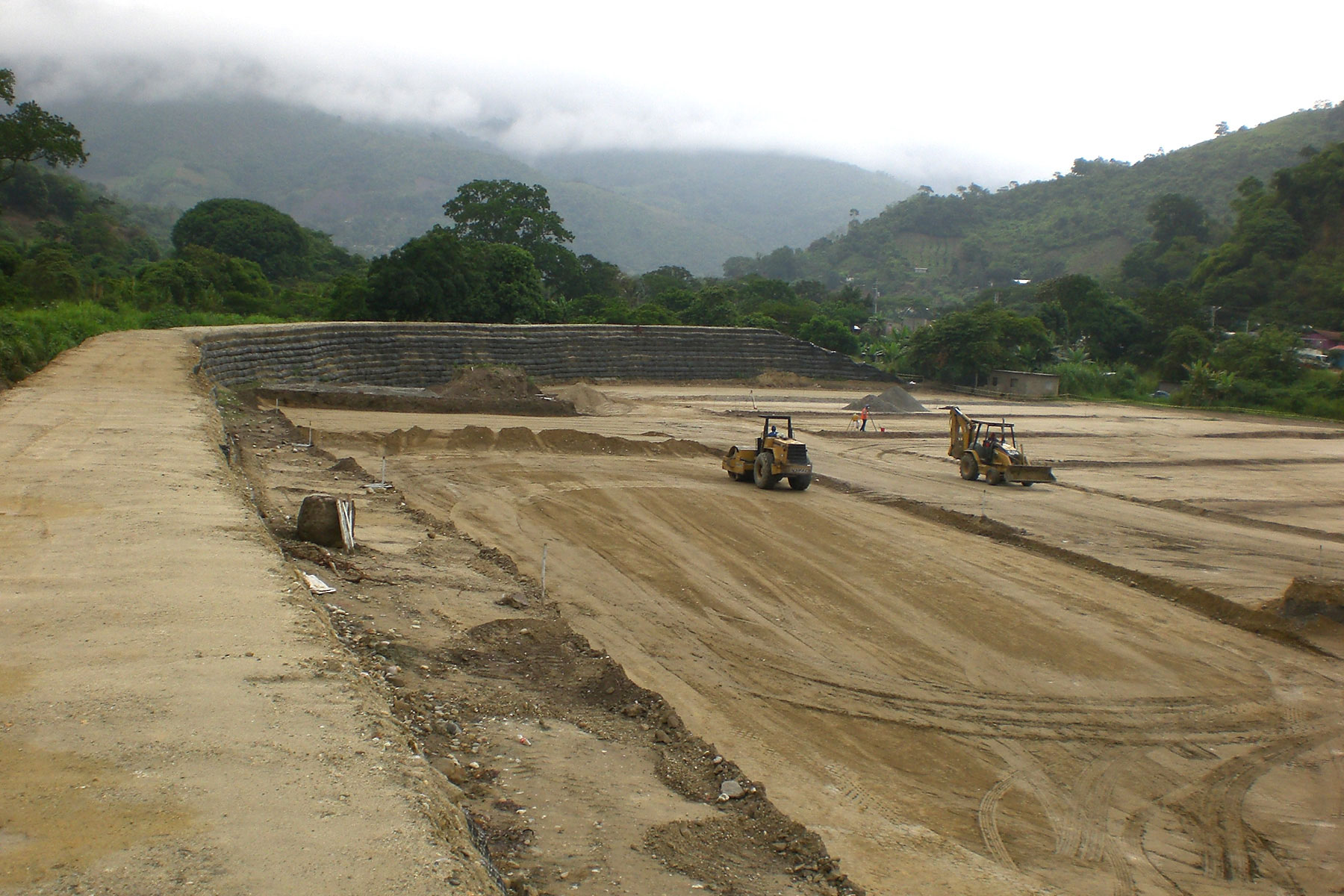

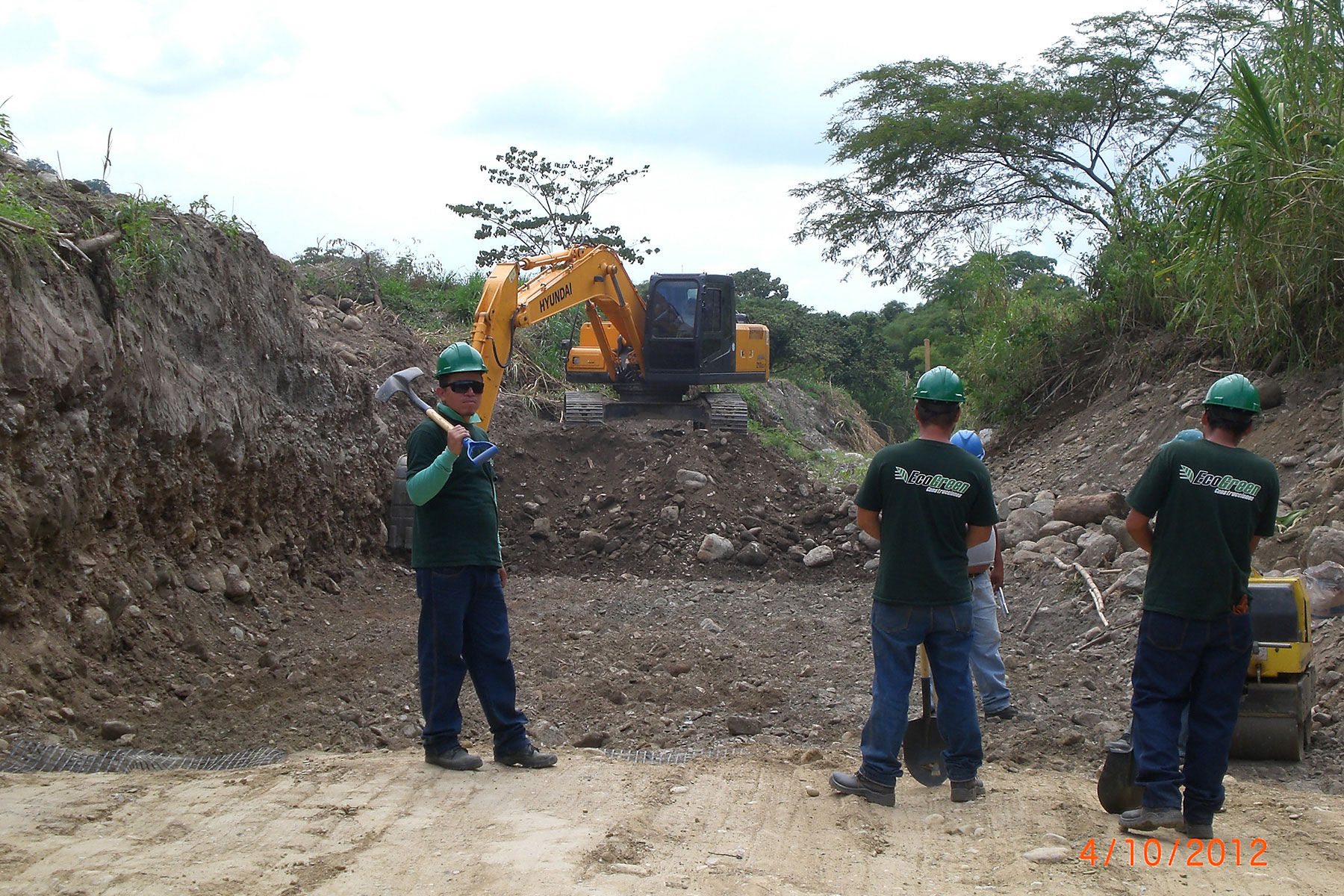

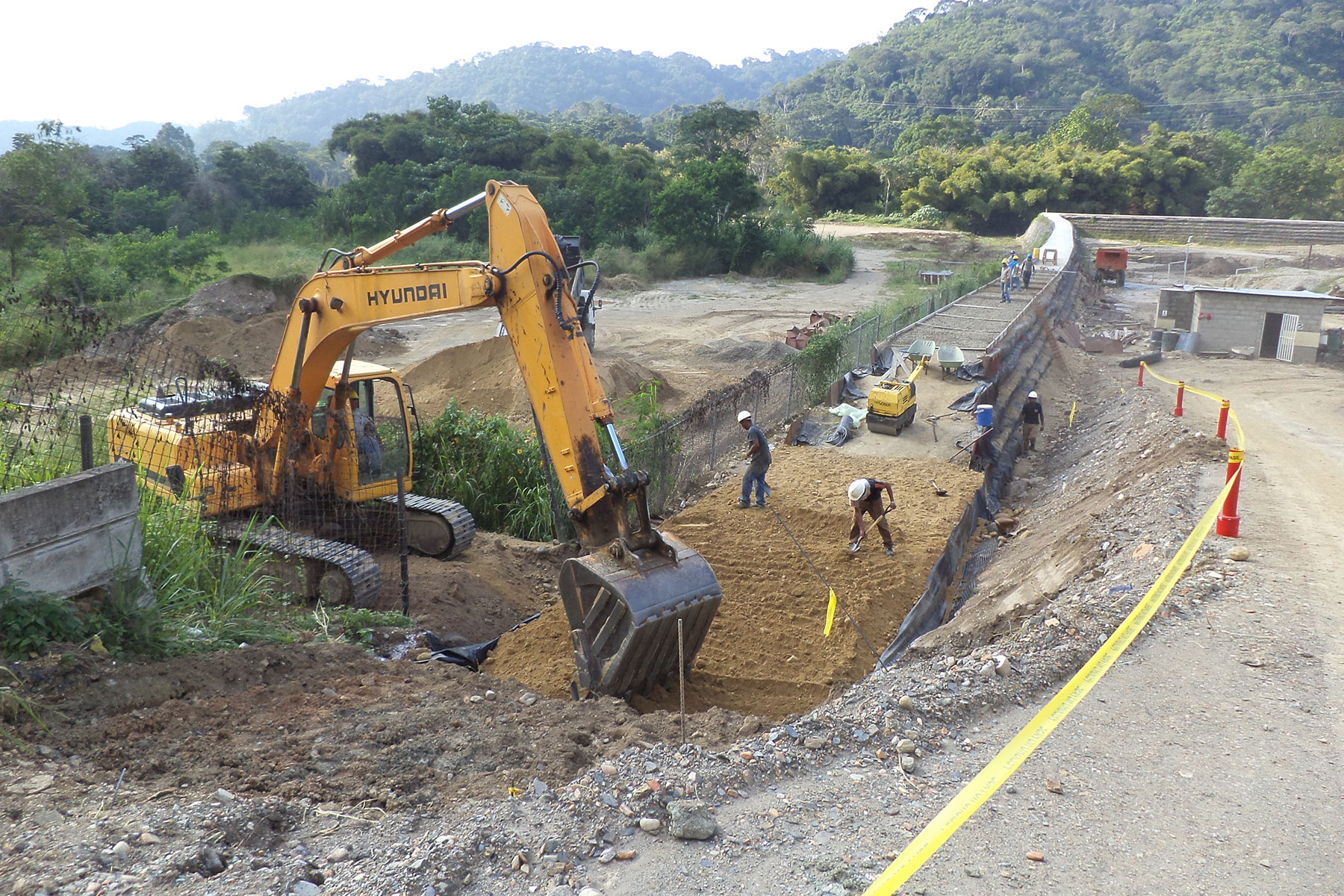

Construcción de Terraplén de tierra reforzada de 6 m de alto por 600 m de largo, para incrementar la altura de la margen izquierda del Rio Castán, ubicado en Valera, Estado Trujillo. Venezuela, 2012.
LEER MAS ▼En un terreno ubicado en la población de Pampanito de la ciudad de Valera, Estado Trujillo, se proyectó construir un centro hospitalario de gran envergadura. En el diseño no se tomó en cuenta que la parcela en cuestión colindaba con el Rio Castán y la cota de fundación del hospital se encontraba muy cercana al nivel del caudal del rio en época de sequía. Sin embargo se decidió comenzar la construcción de las fundaciones y estructura de la edificación para no retrasar la planificación estimada de avance de la obra, a los pocos meses inicio también la temporada de lluvia y el nivel del rio supero la cresta de su margen izquierda e inundo todo el terreno paralizando por completo la ejecución de la obra.
Para tratar de buscar una solución al problema que podía poner en juego la viabilidad de la obra, se inició un estudio hidráulico del comportamiento histórico del Rio Castán y se determinó que el rio en una época determinada había crecido en su pico más alto hasta 5 m, por lo que obligo a los proyectistas a diseñar un terraplén para incrementar la margen izquierda del rio hasta 6 m, con el fin de evitar que el nivel máximo del caudal del Rio Castán en época de lluvia pudiera sobrepasar la altura del dique o terraplén.

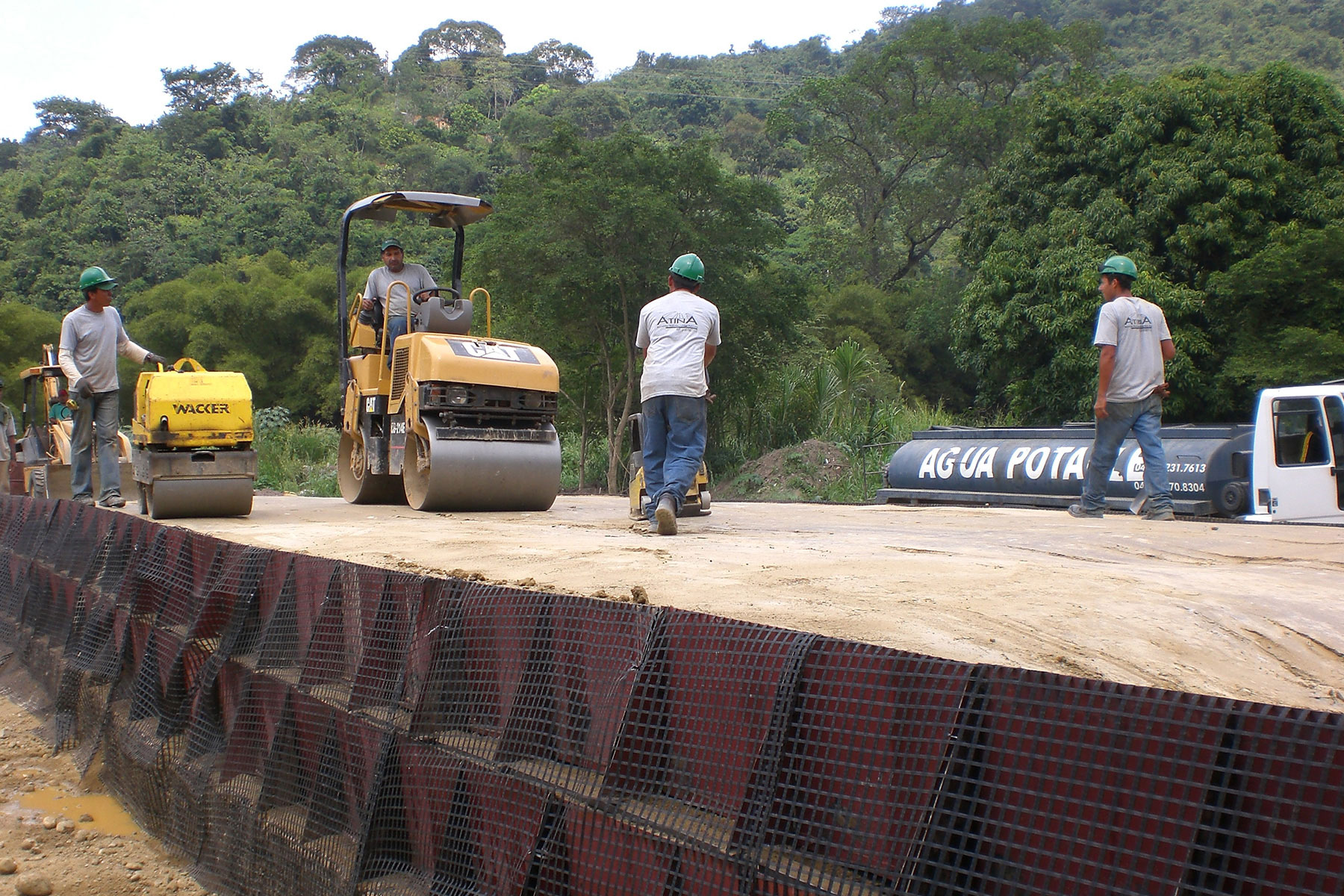

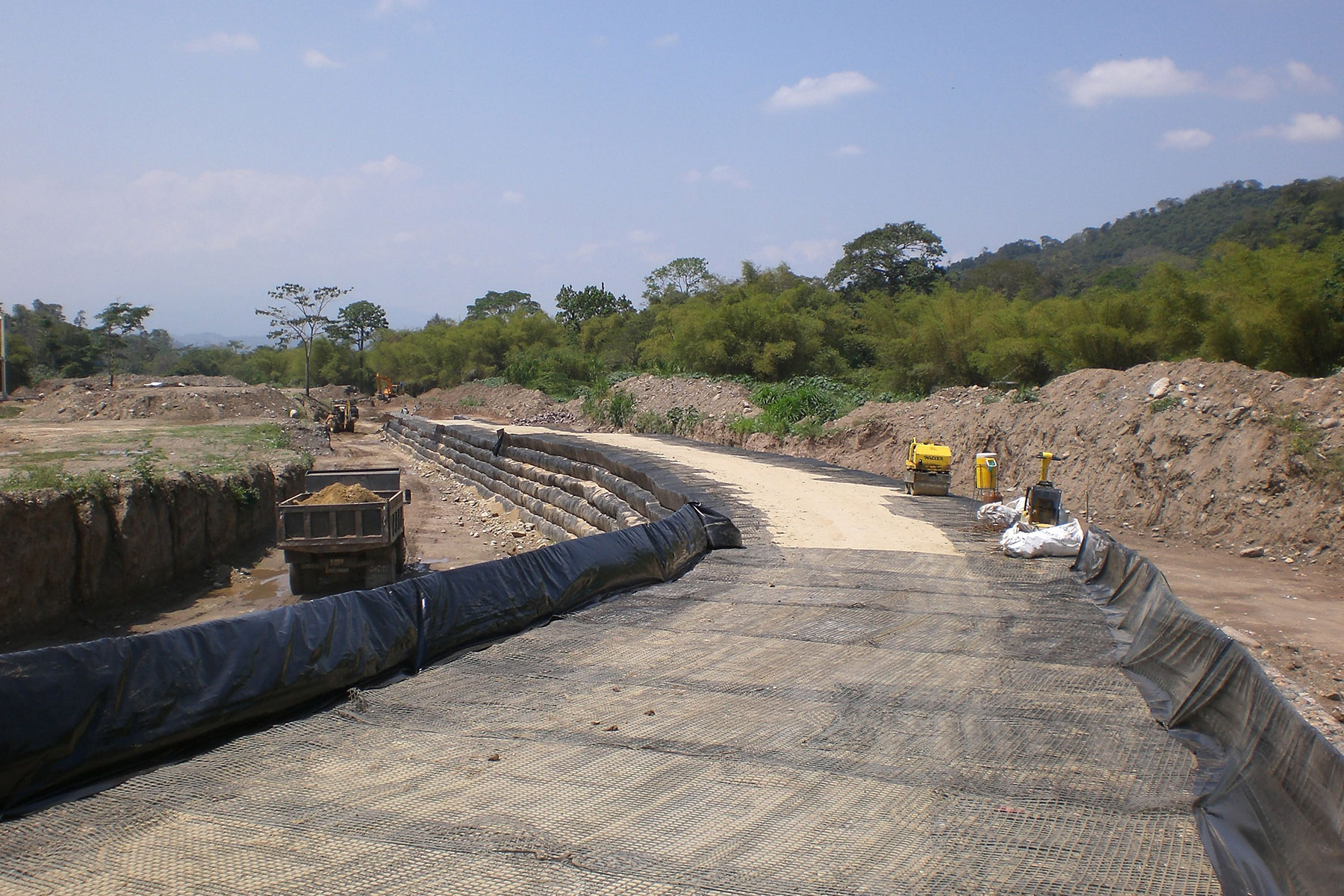

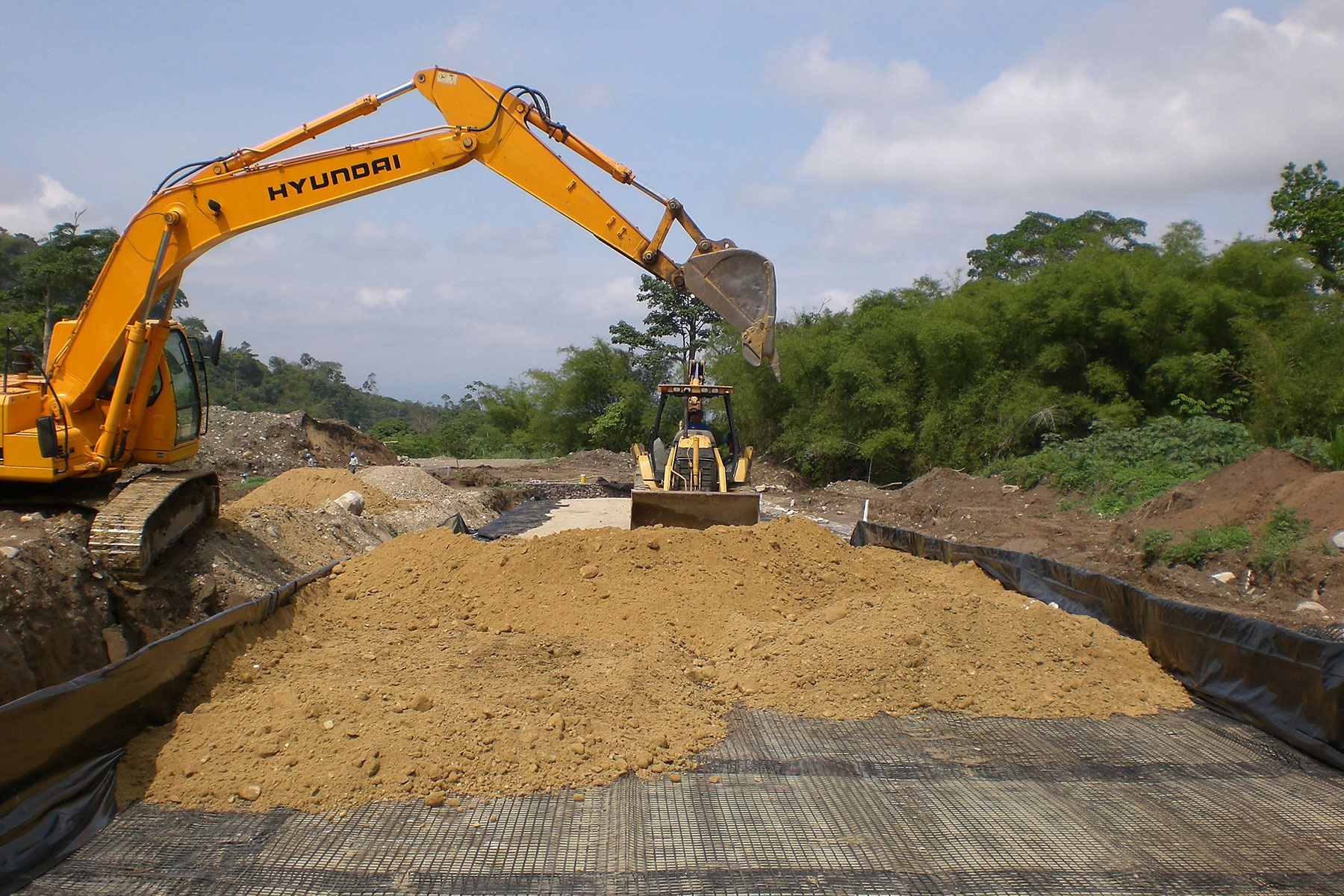

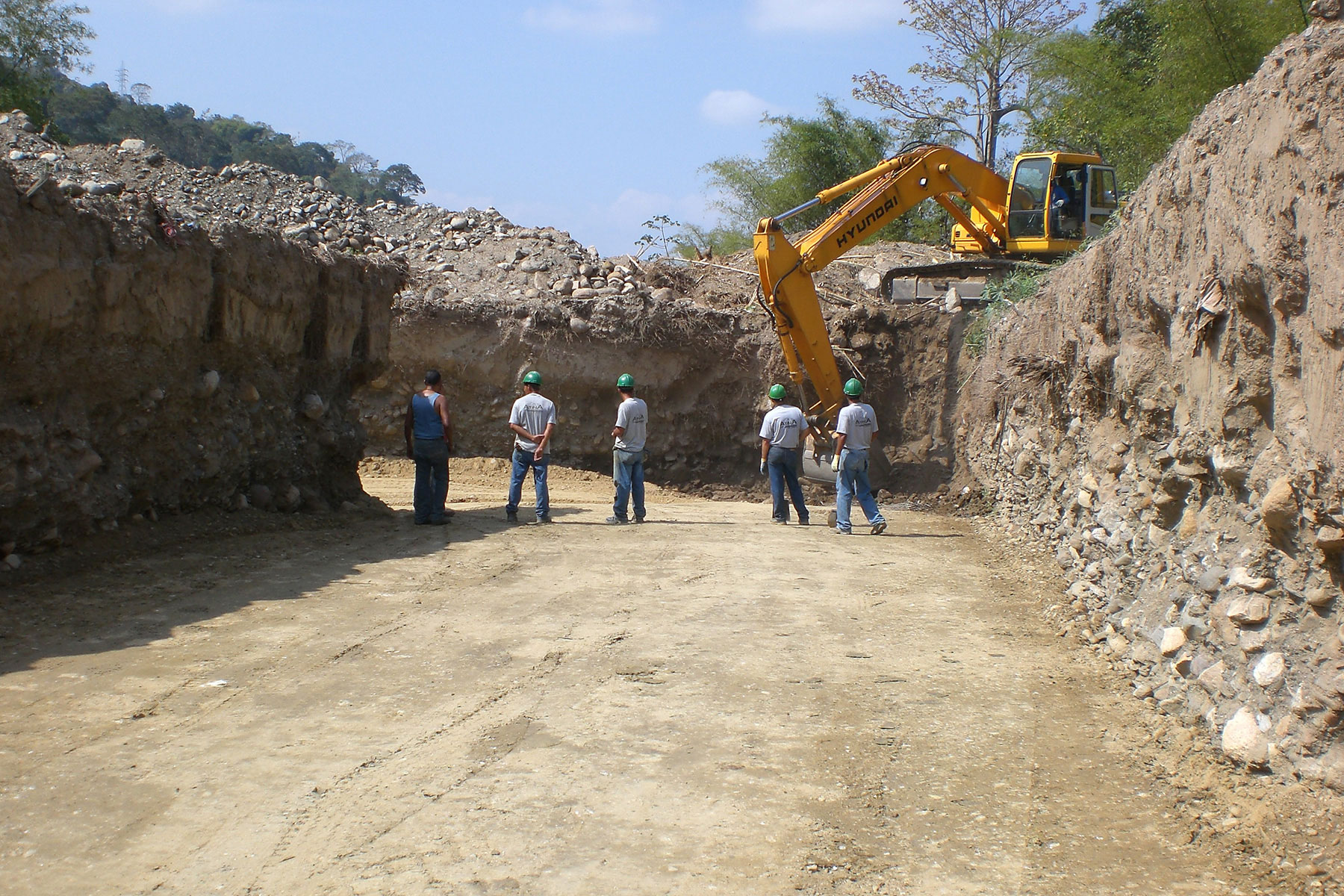

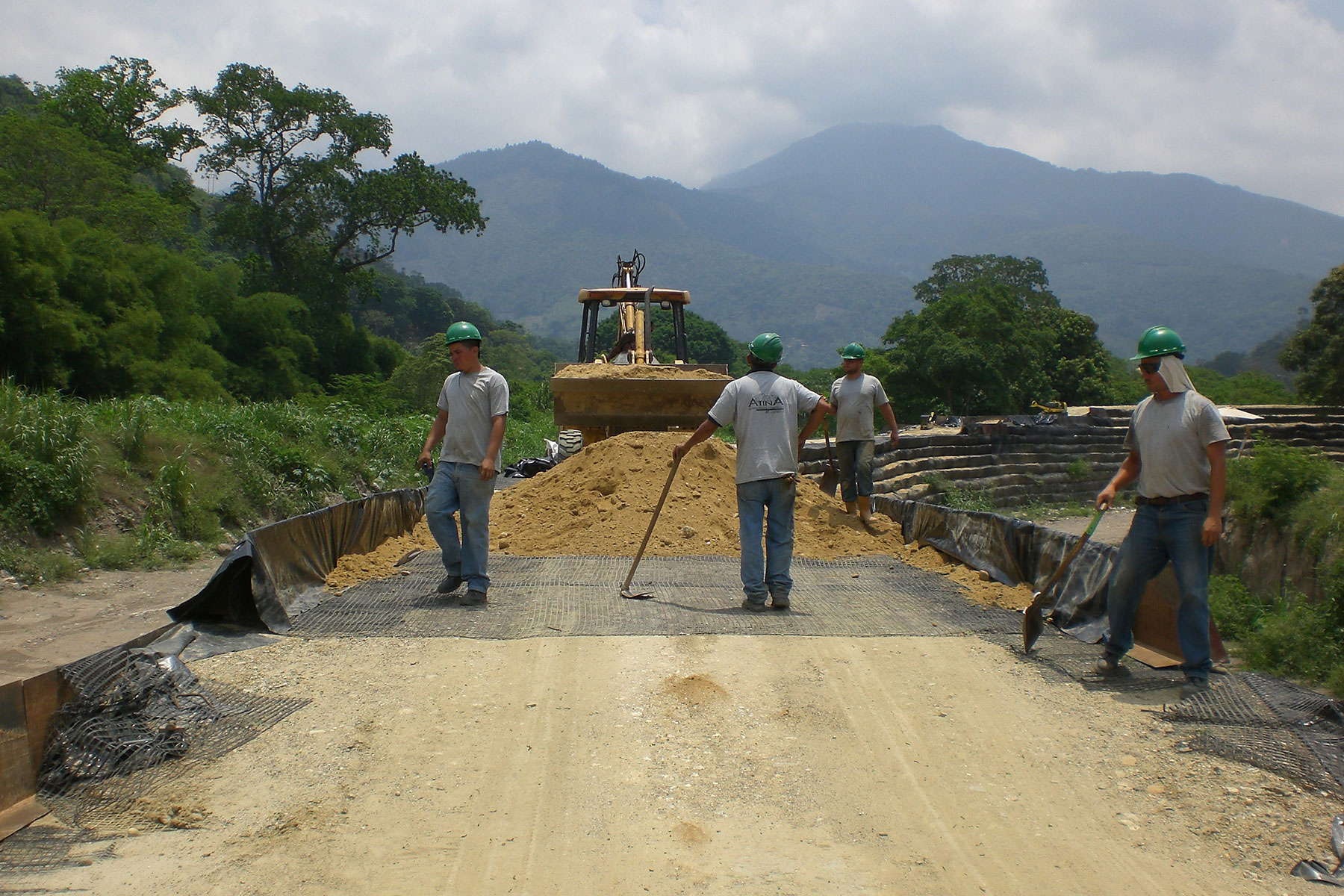

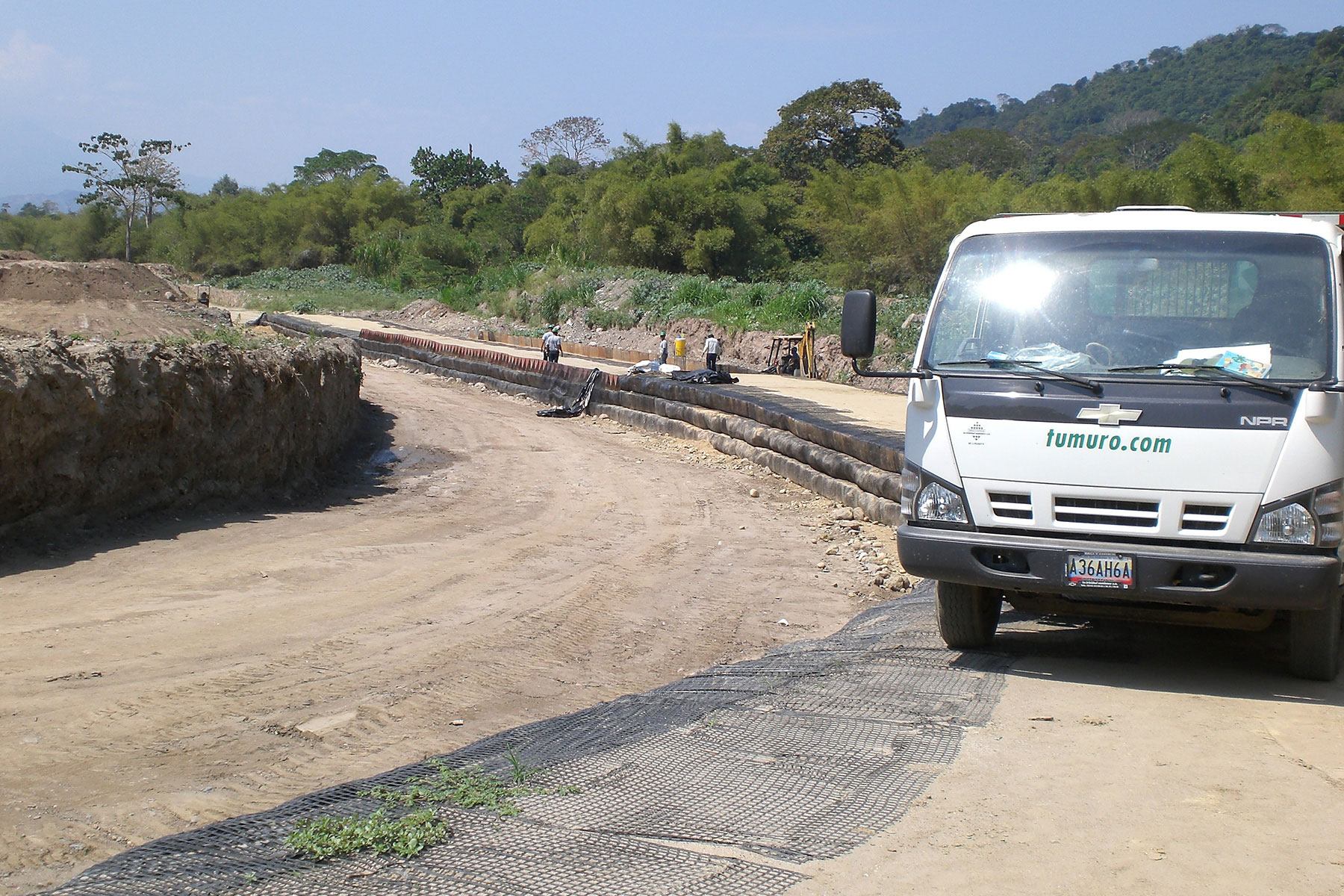

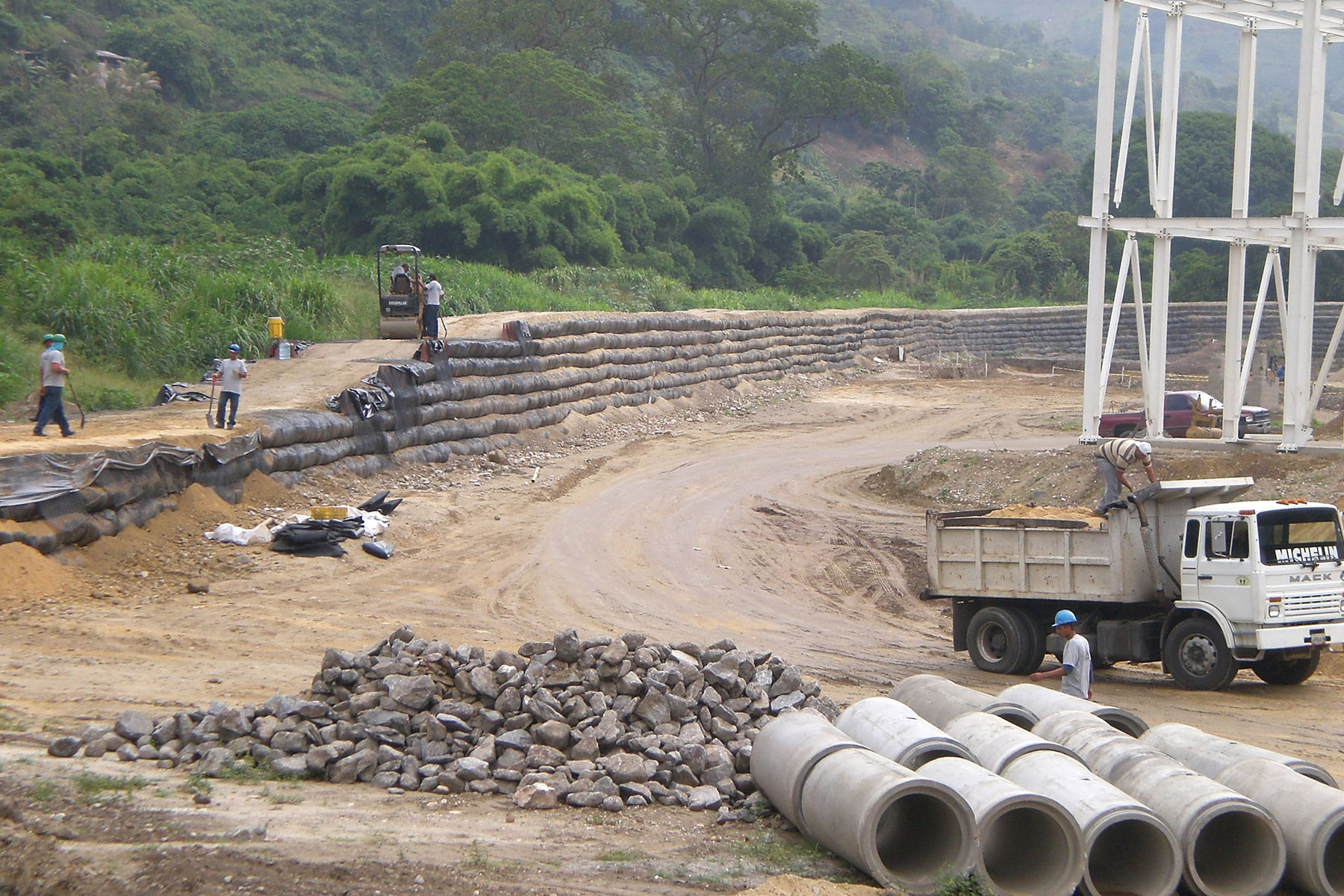

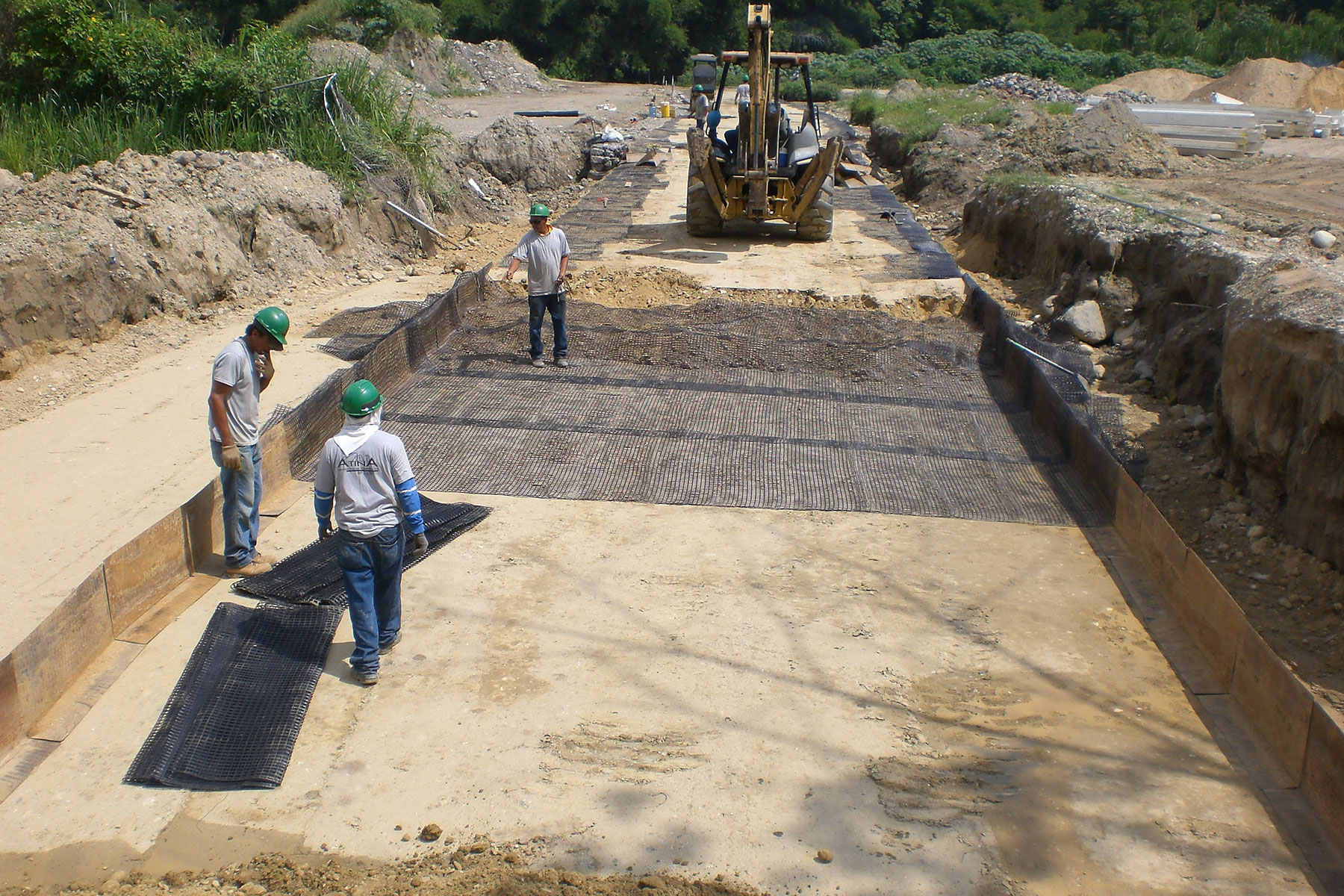

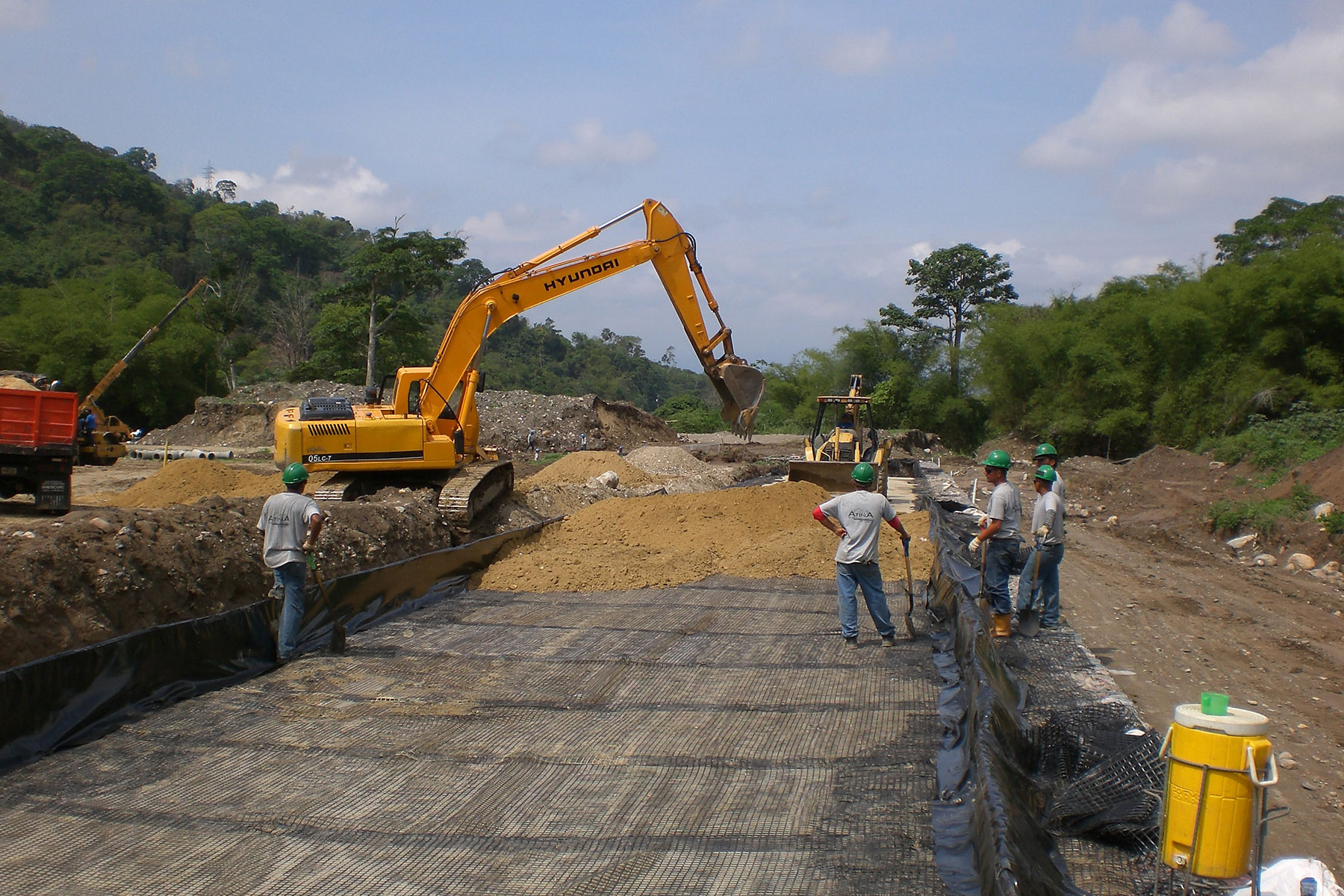

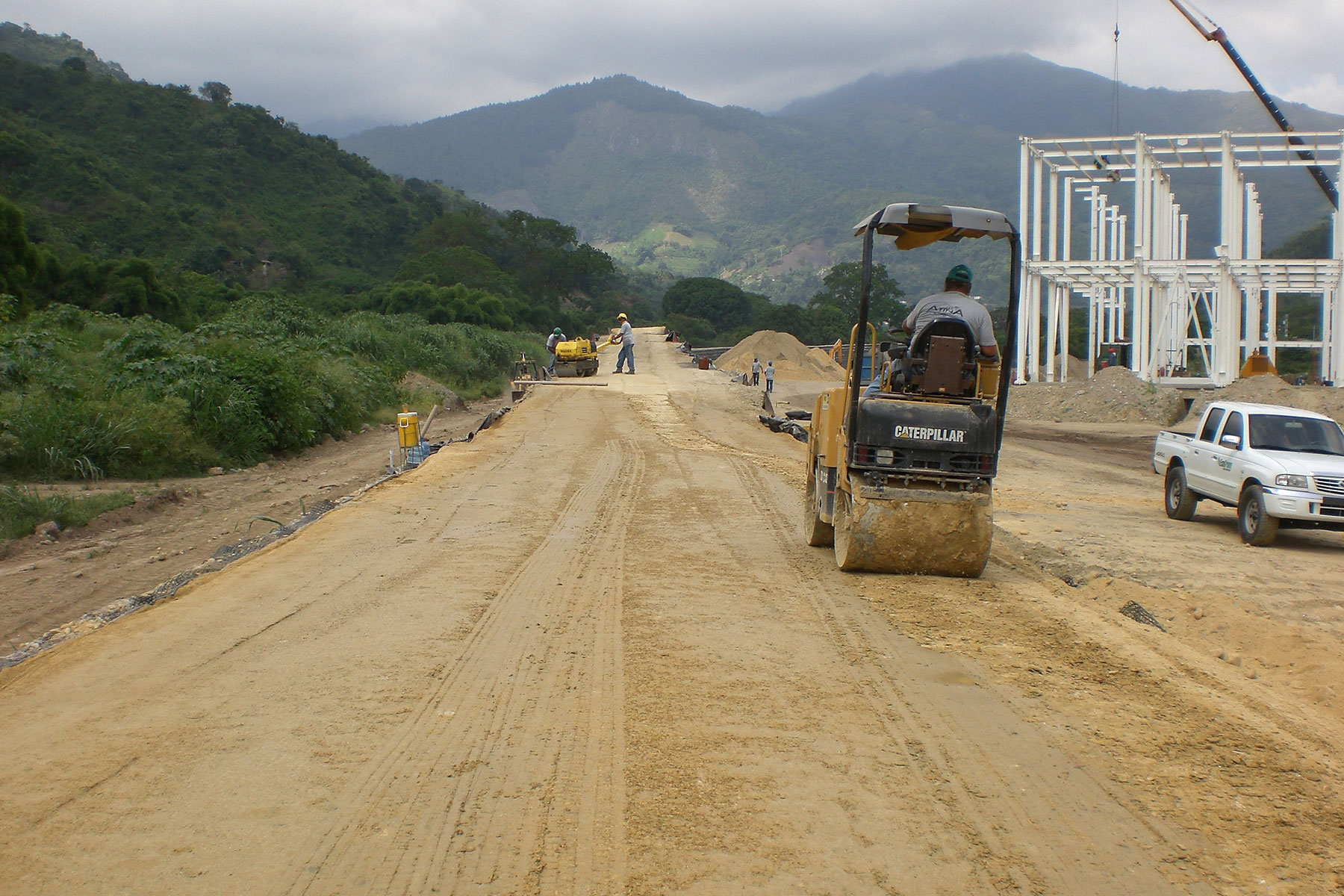

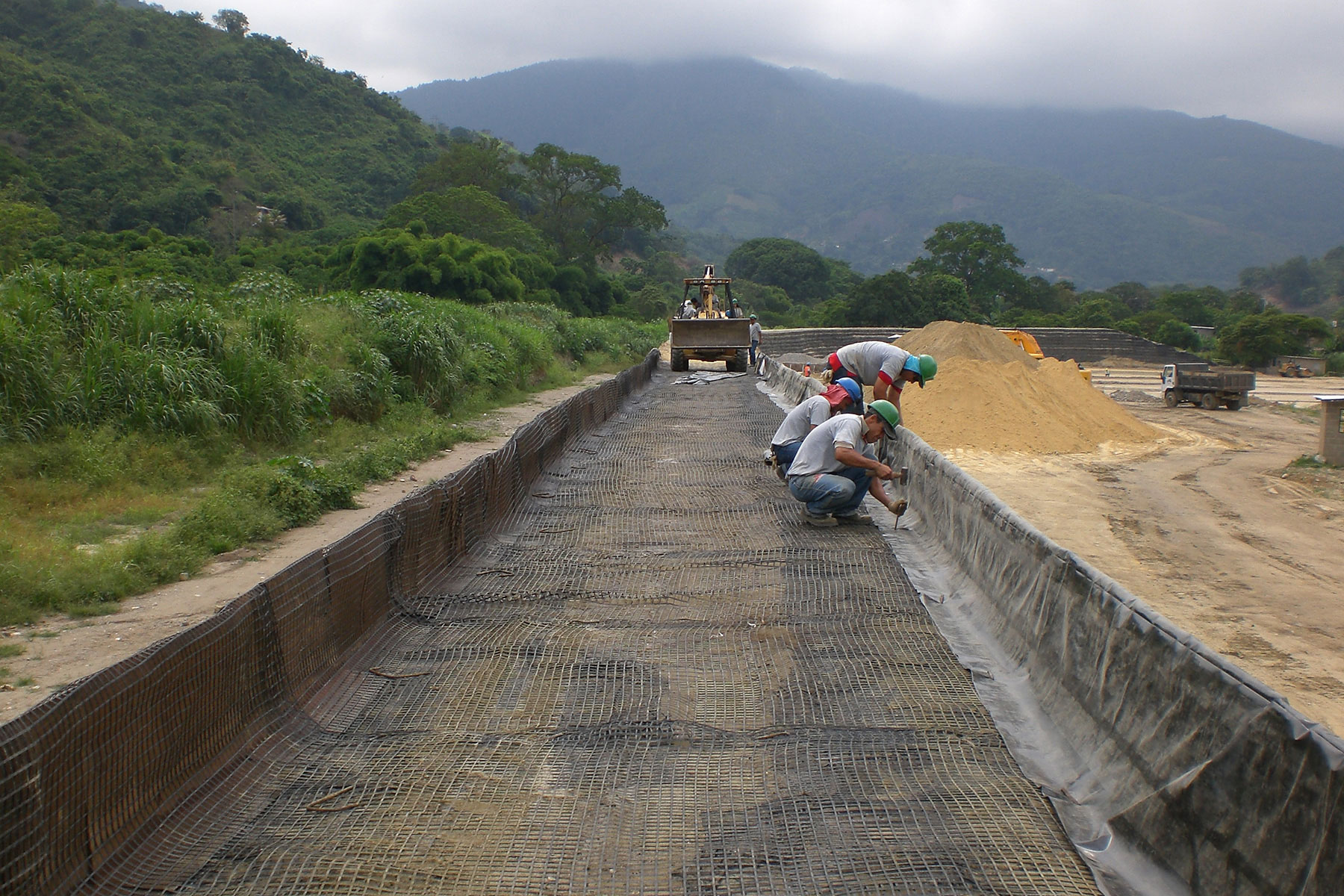

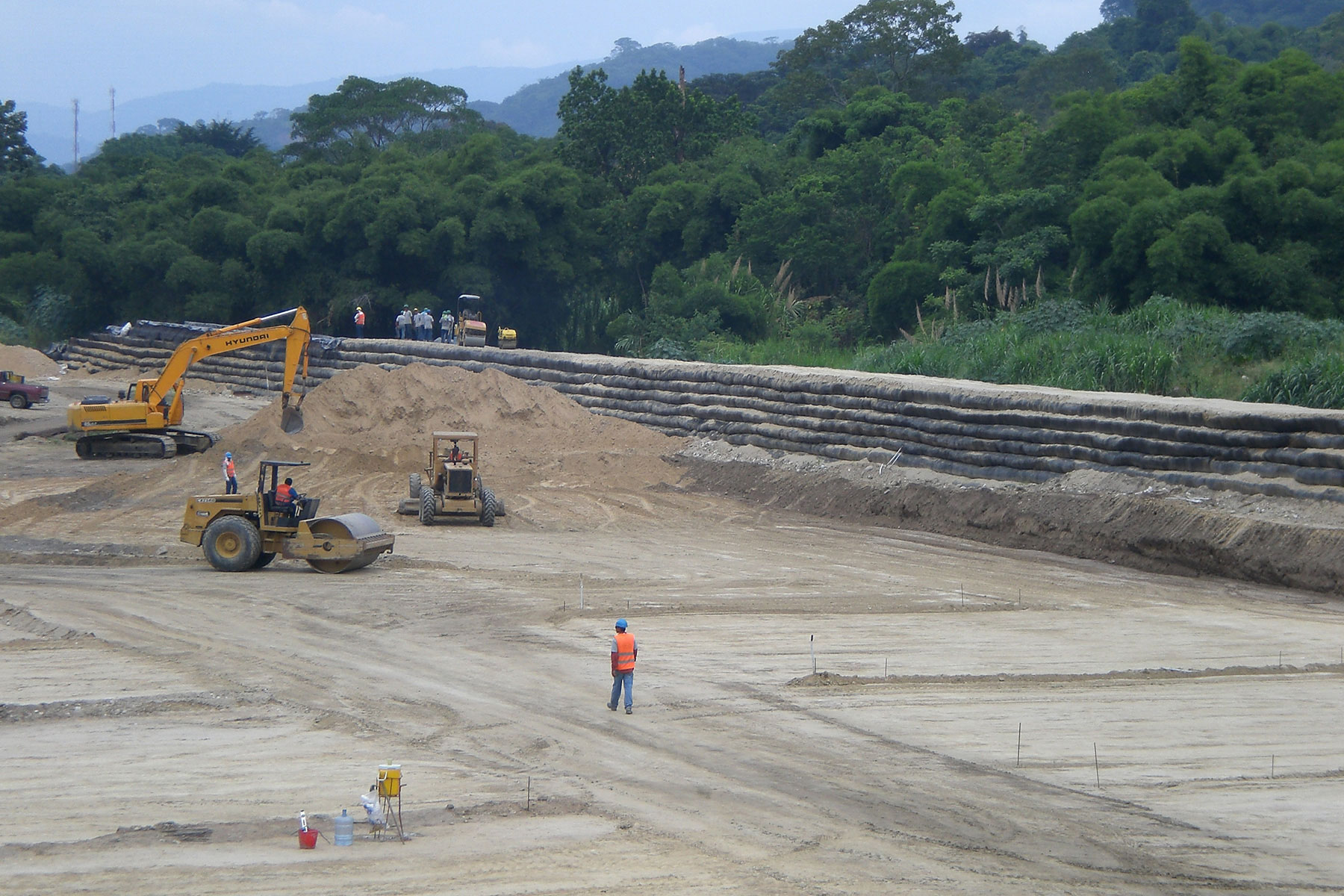

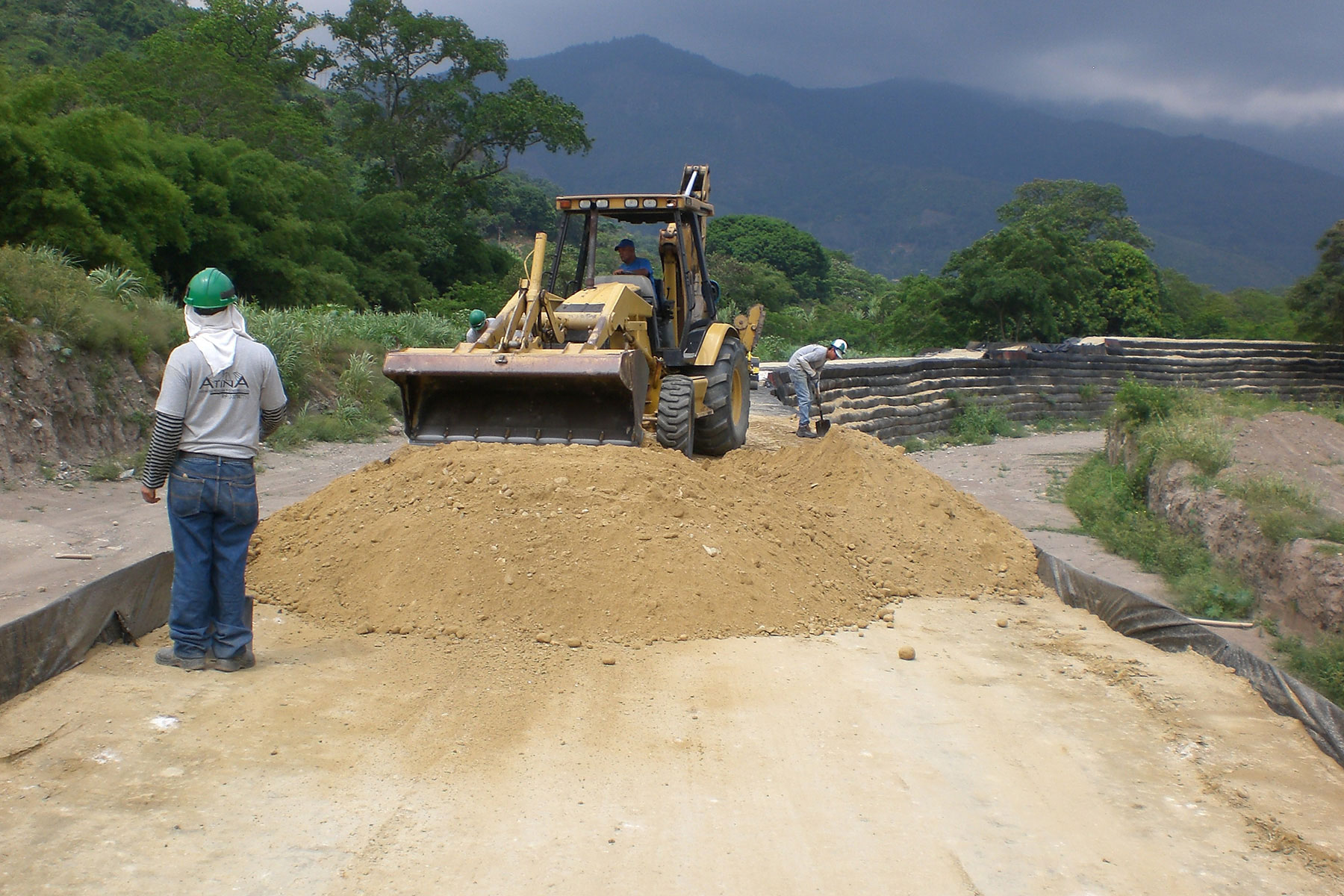

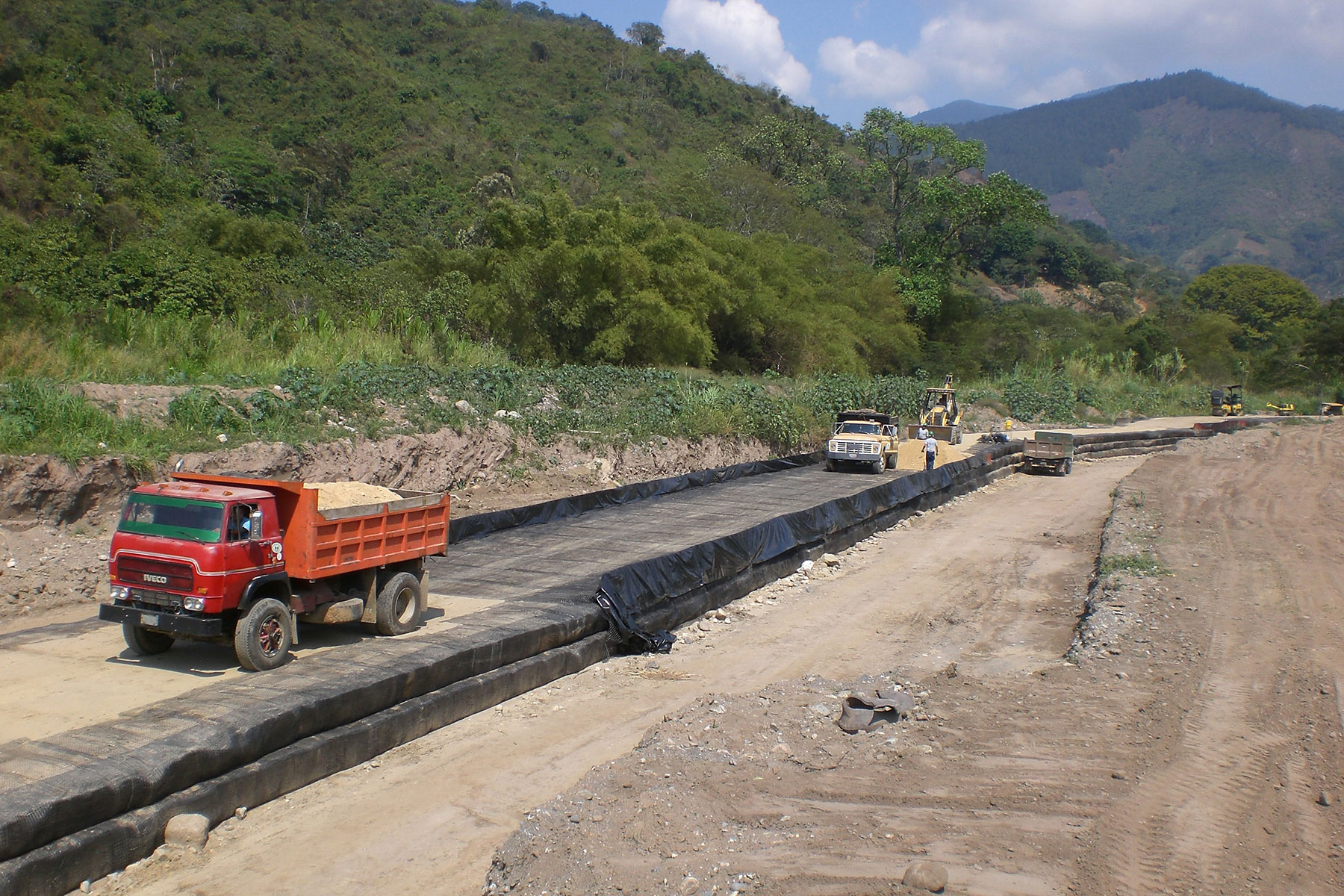

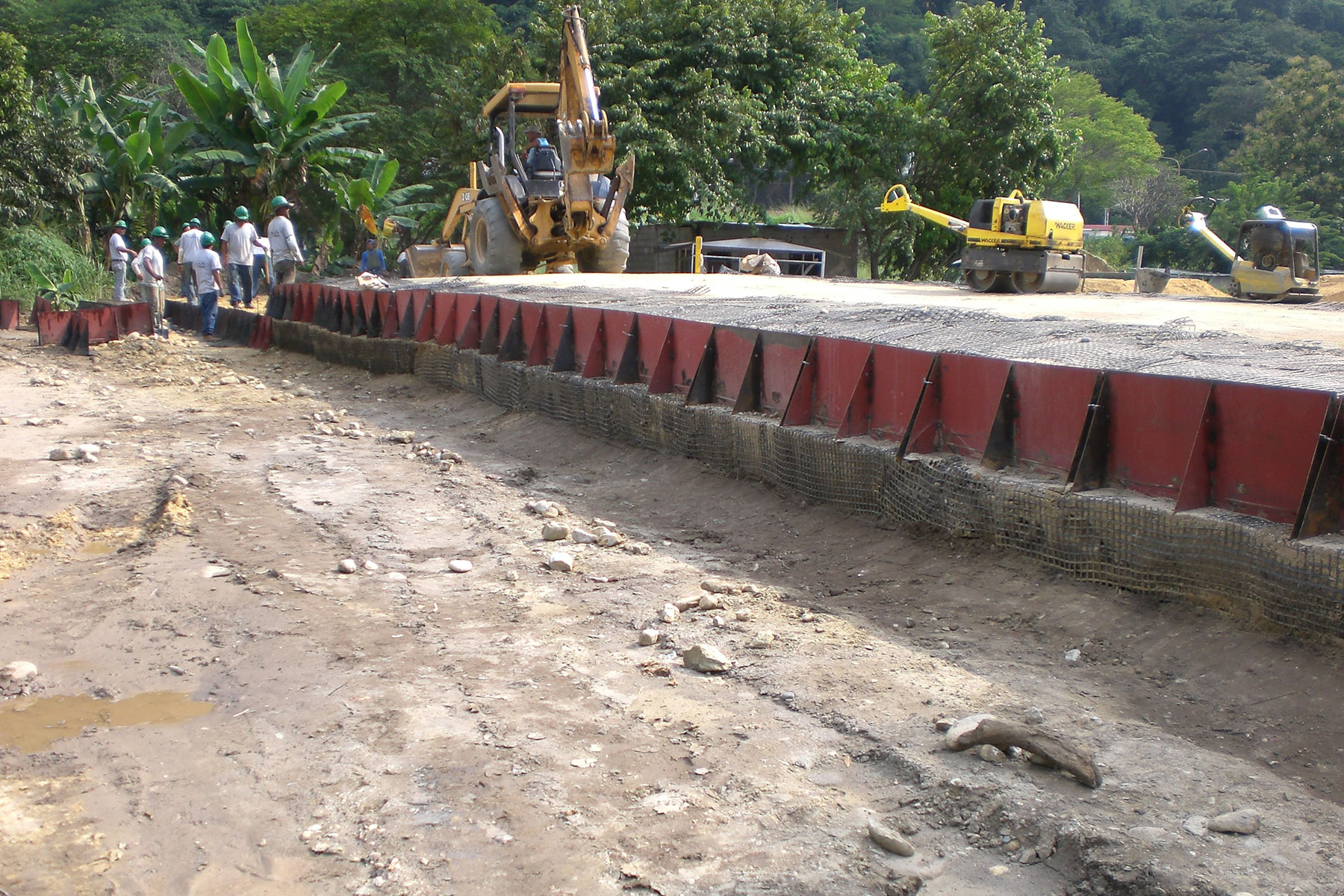

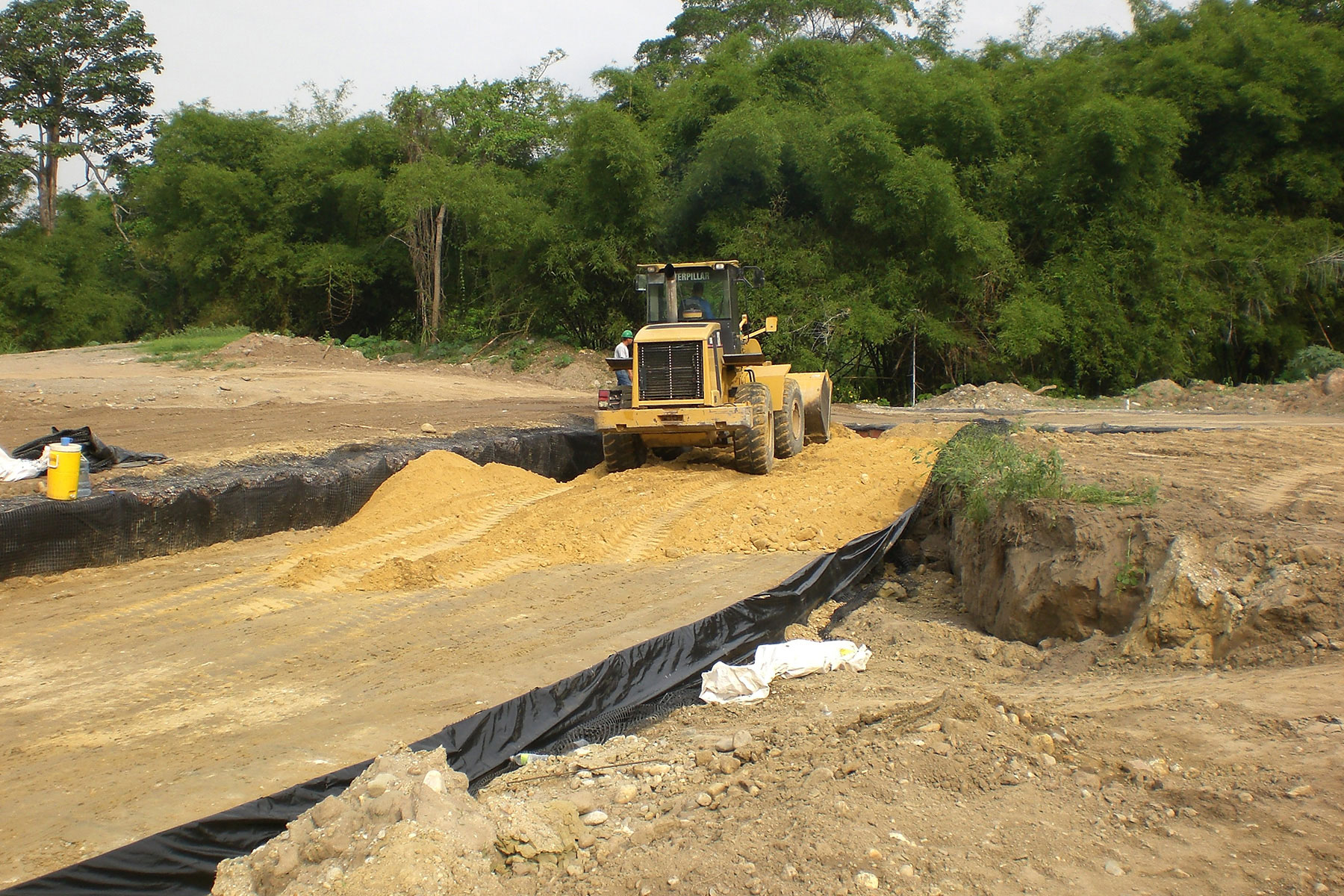

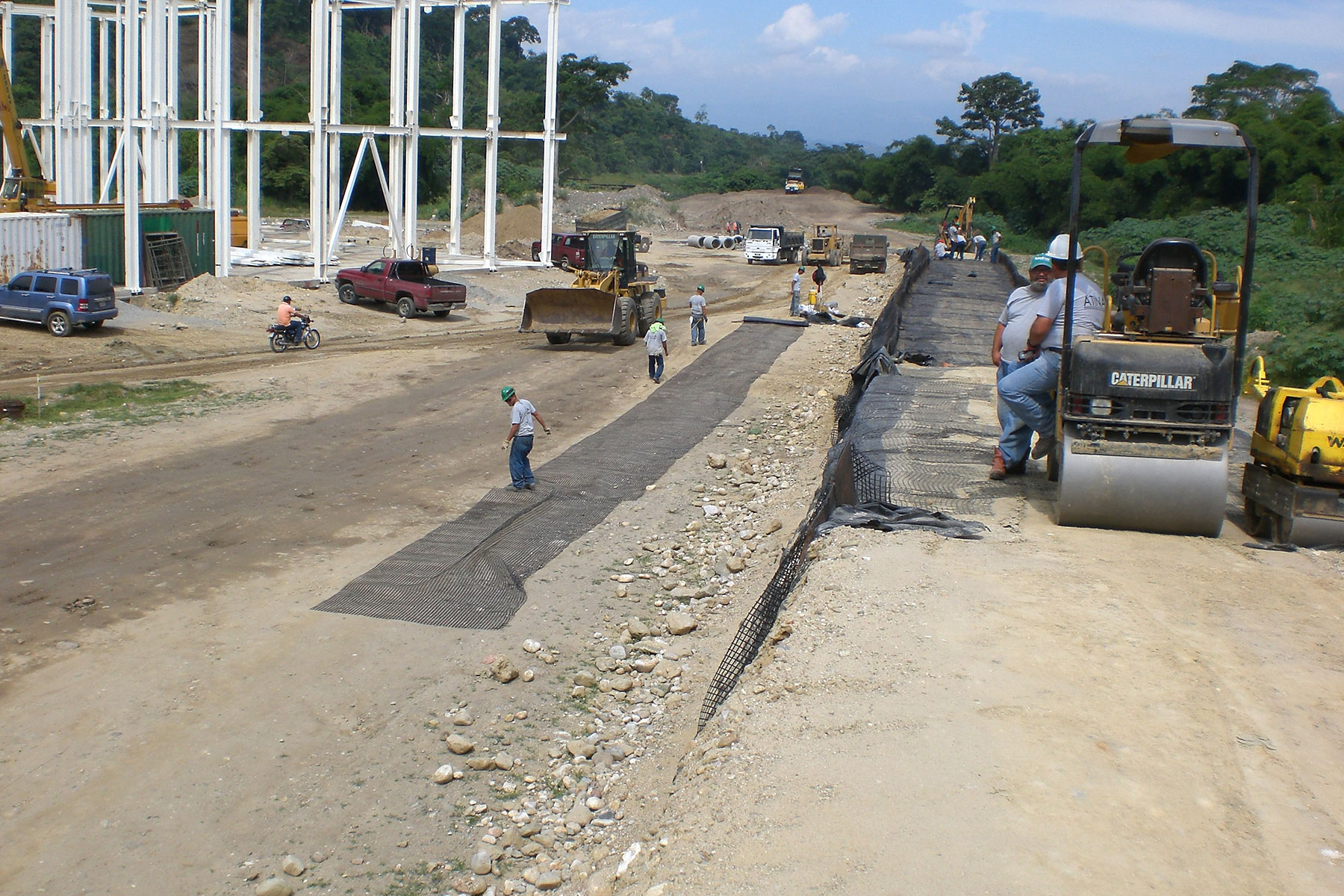

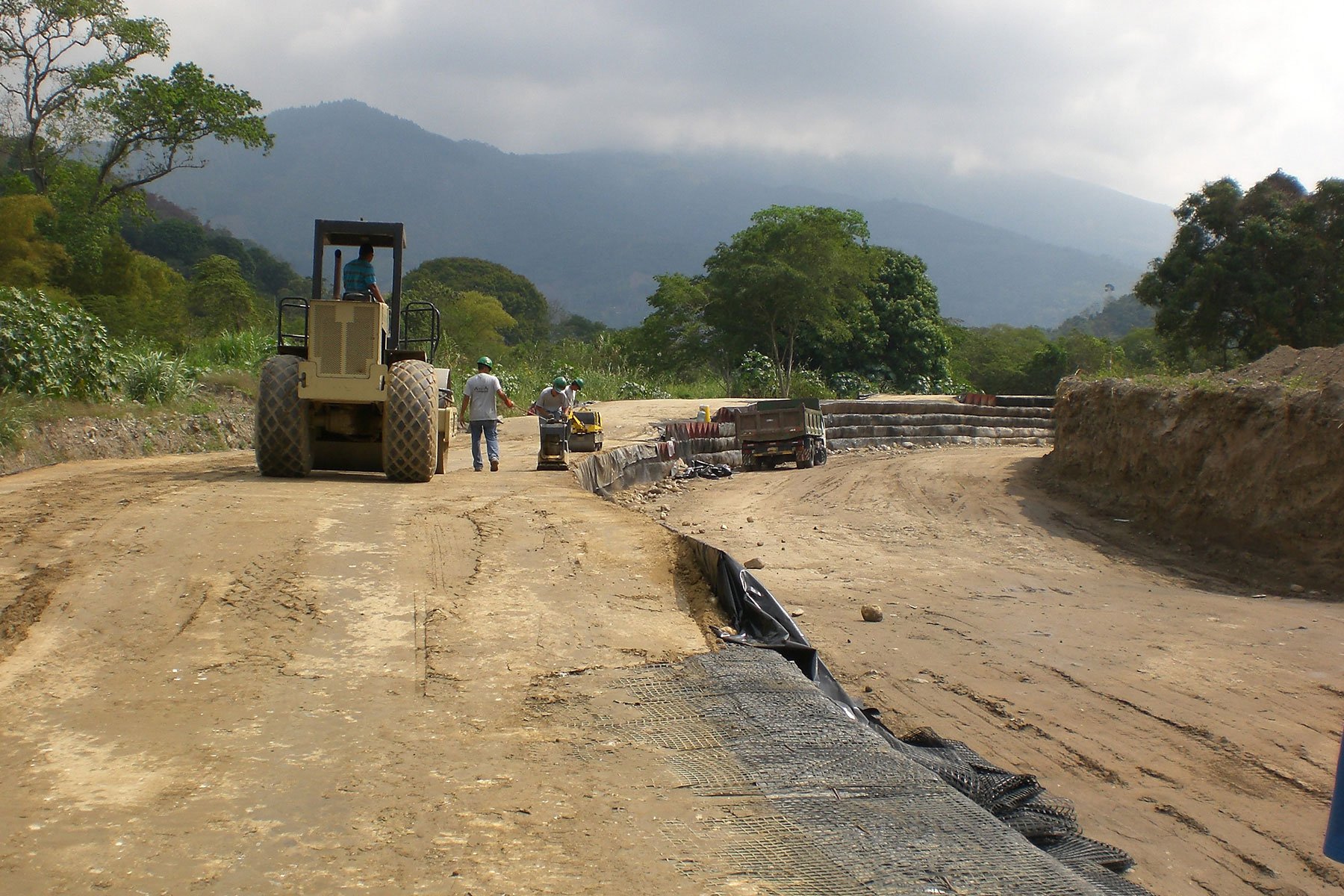

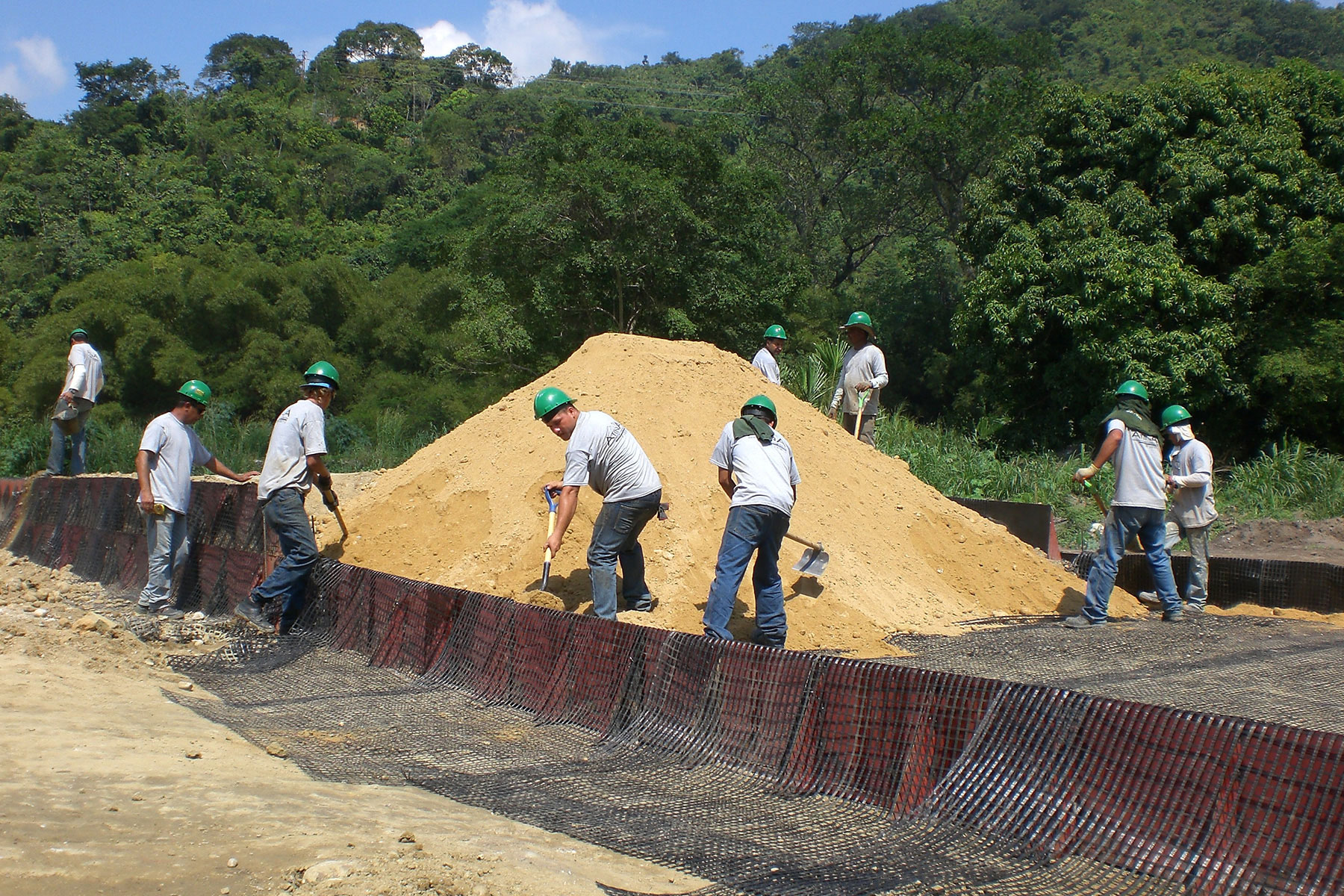

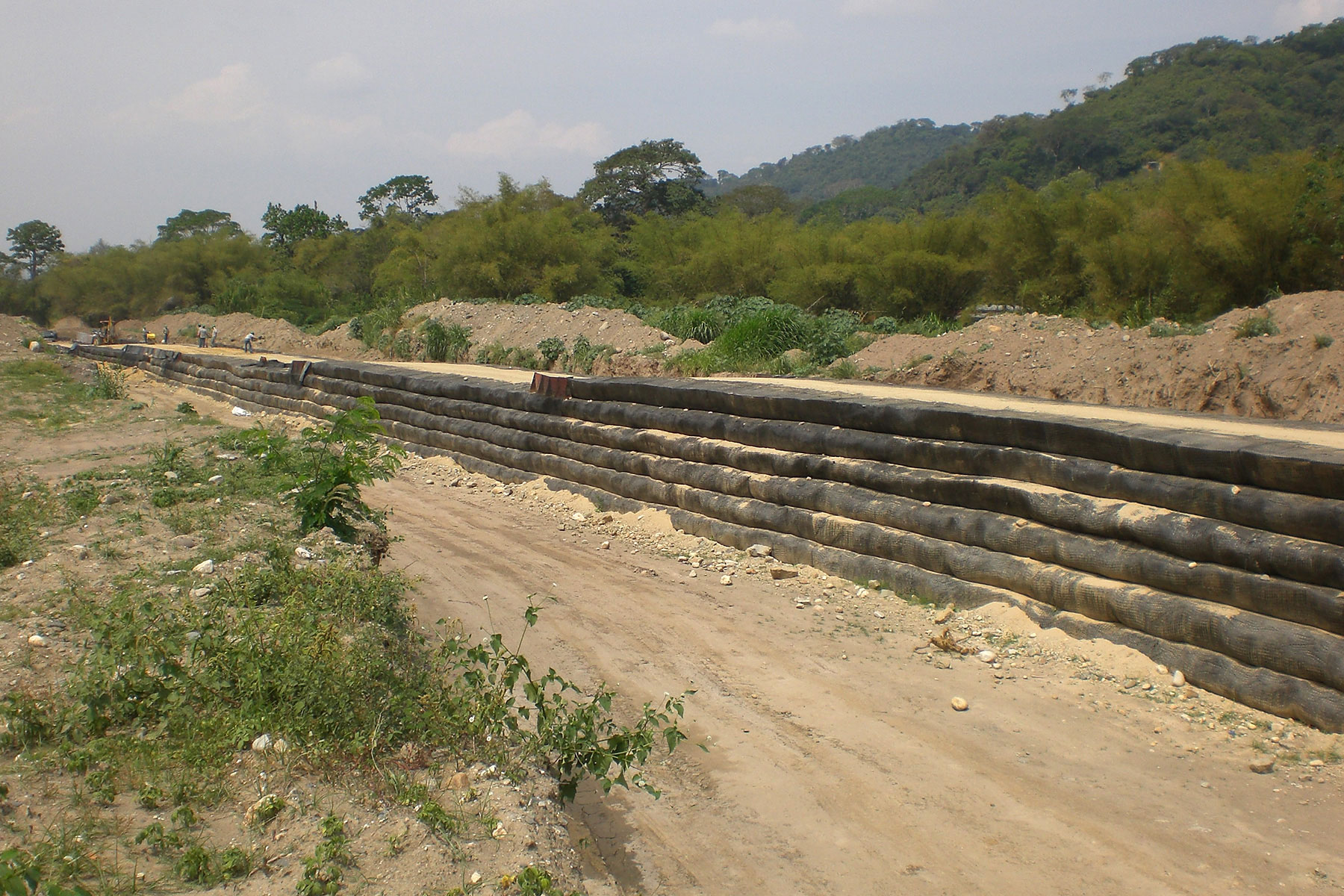

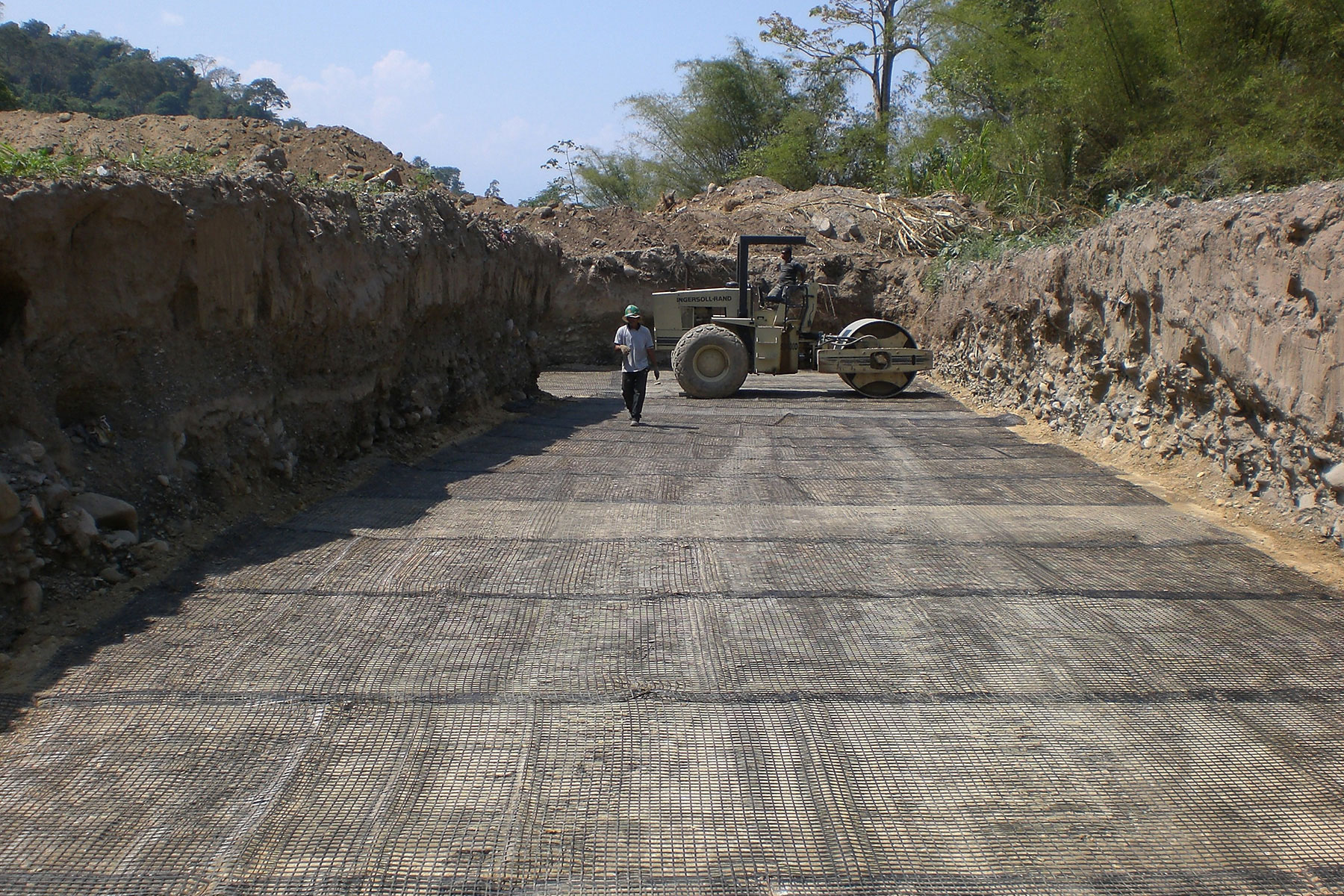

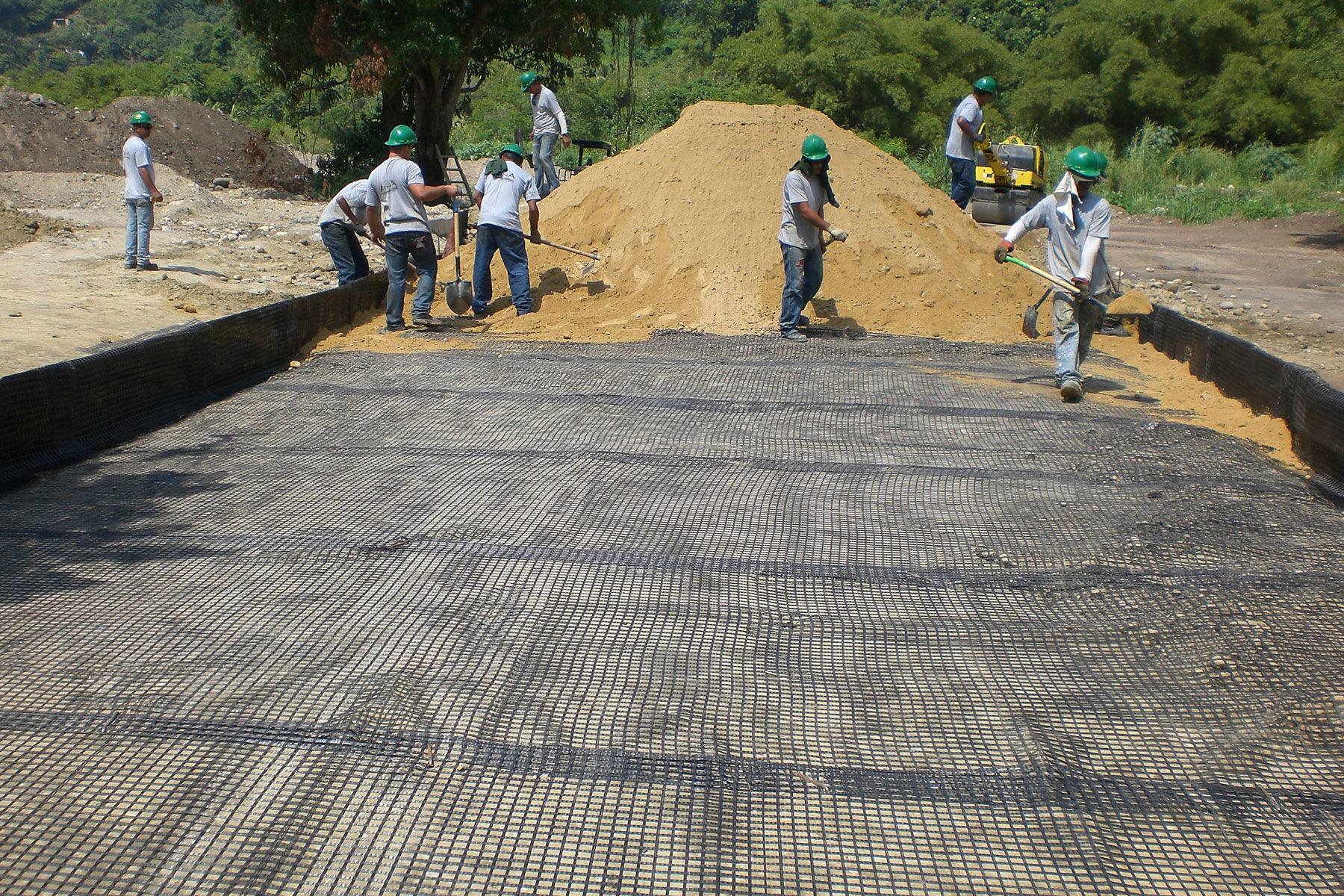

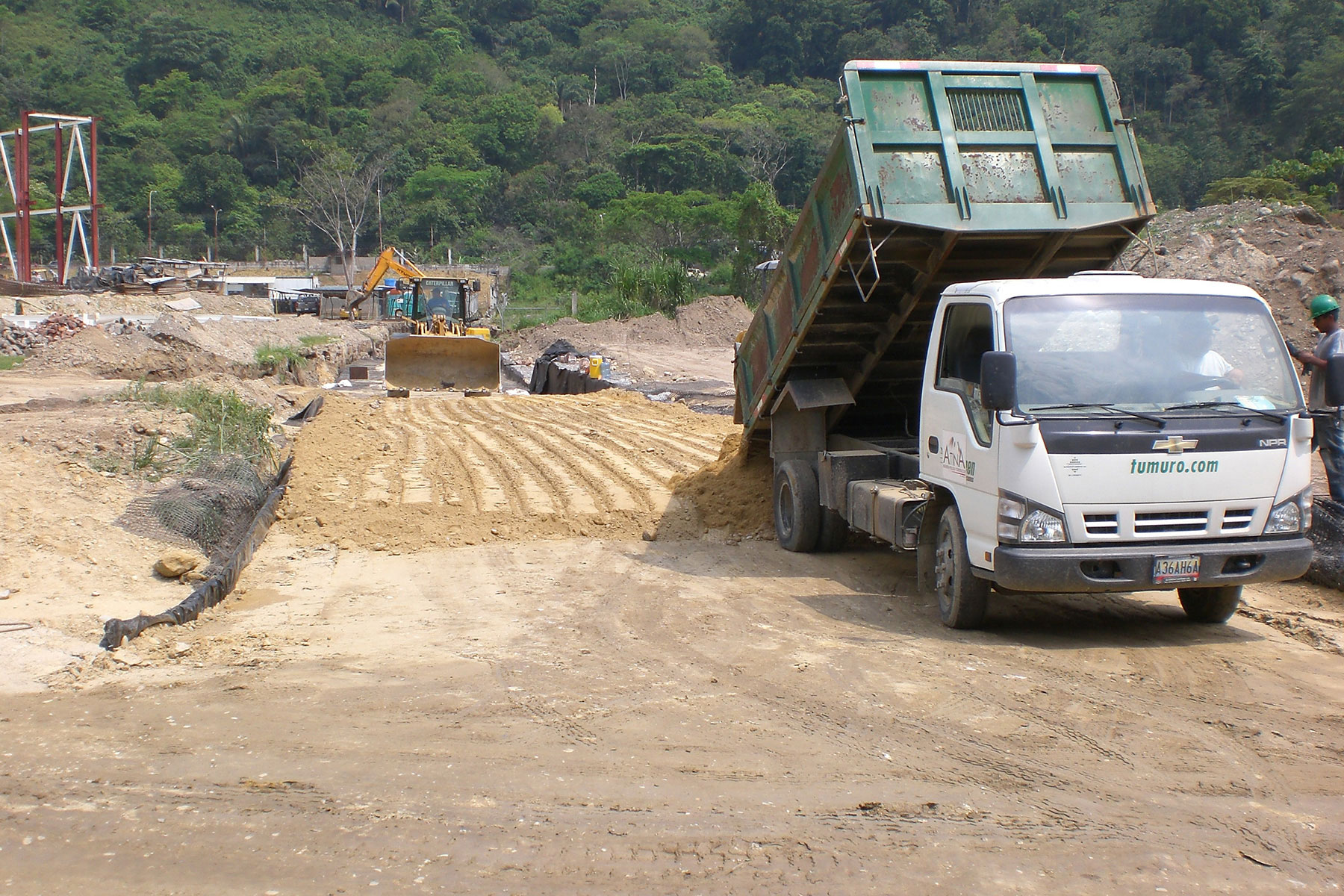

La técnica utilizada para la construcción del terraplén, fue utilizar Geomallas ECOGREEN de alto modulo que fuesen capaces de soportar el empuje de la carga hidráulica del rio en época de invierno, para esto se utilizaron Geomallas Uniaxiales con una resistencia máxima disponible de 50 kN/m para garantizar la estabilidad del terraplén en su periodo más crítico. La tecnología de este muro se denomina "Tierra Reforzada". El terraplén se construyó de 7 m de altura debido a que se decidió fundarlo a un metro de profundidad para que trabajara como cuña y quedaran 6 m libres en altura, fue construido a todo lo largo del perímetro de la parcela que superó los 600 m de longitud.

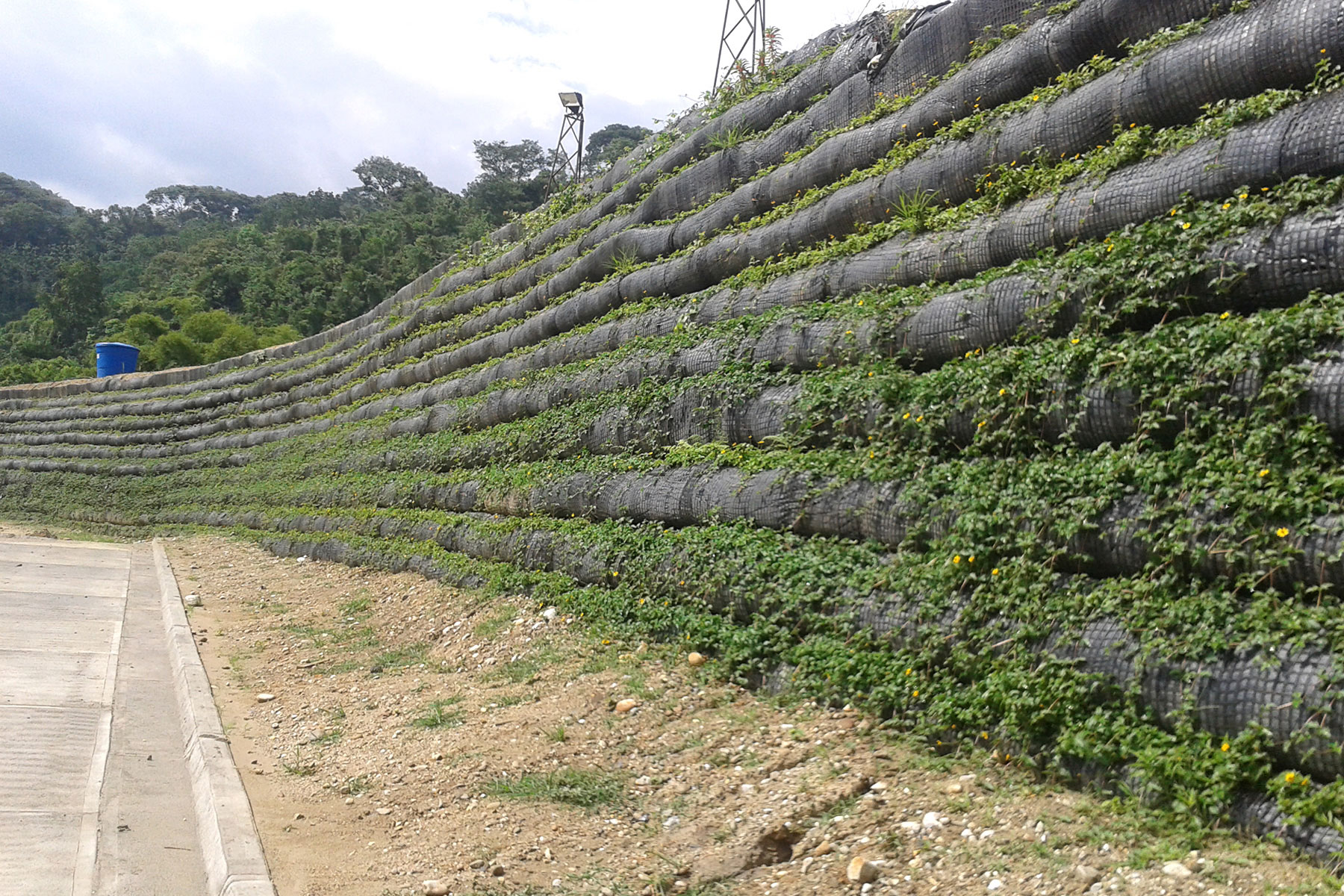

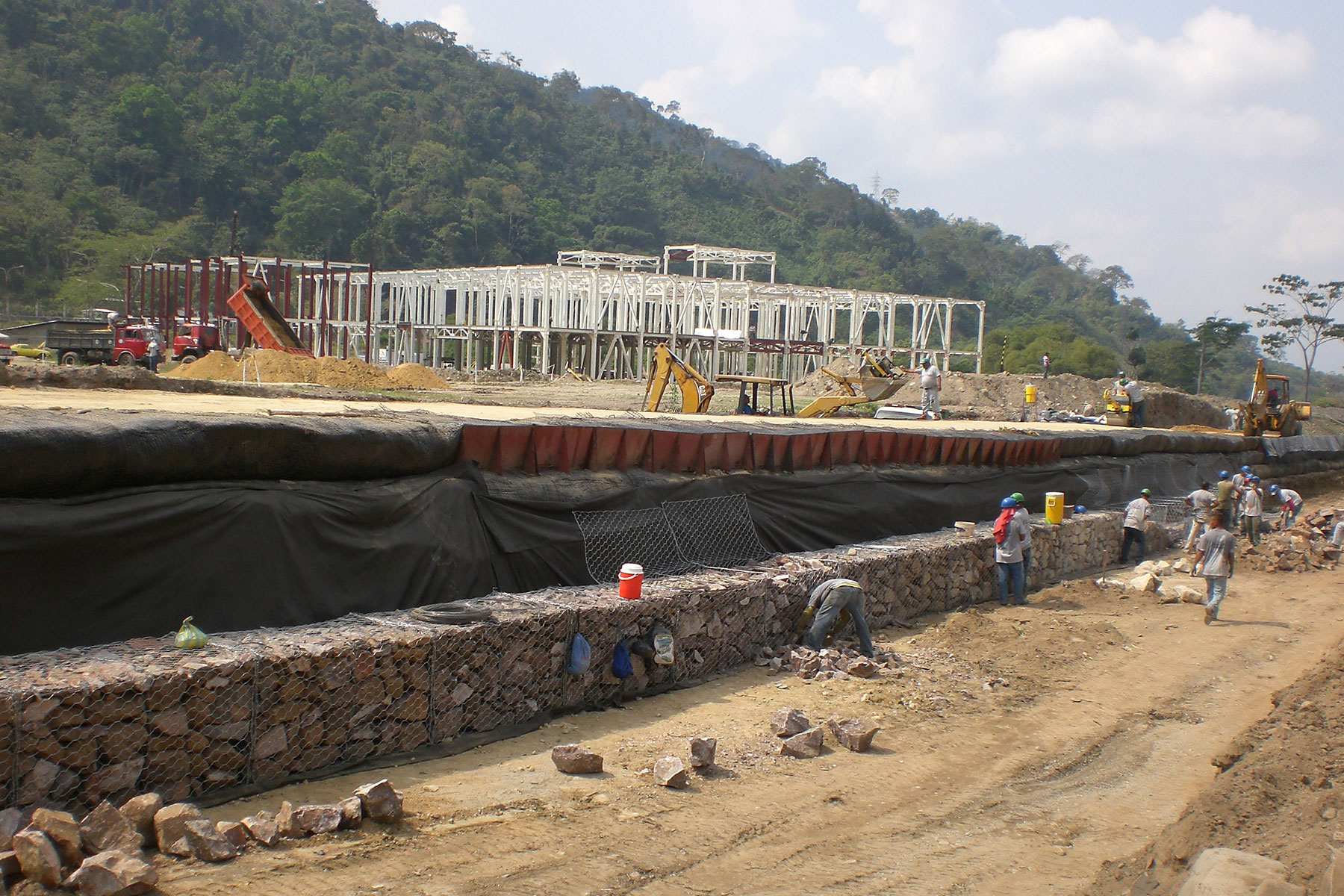

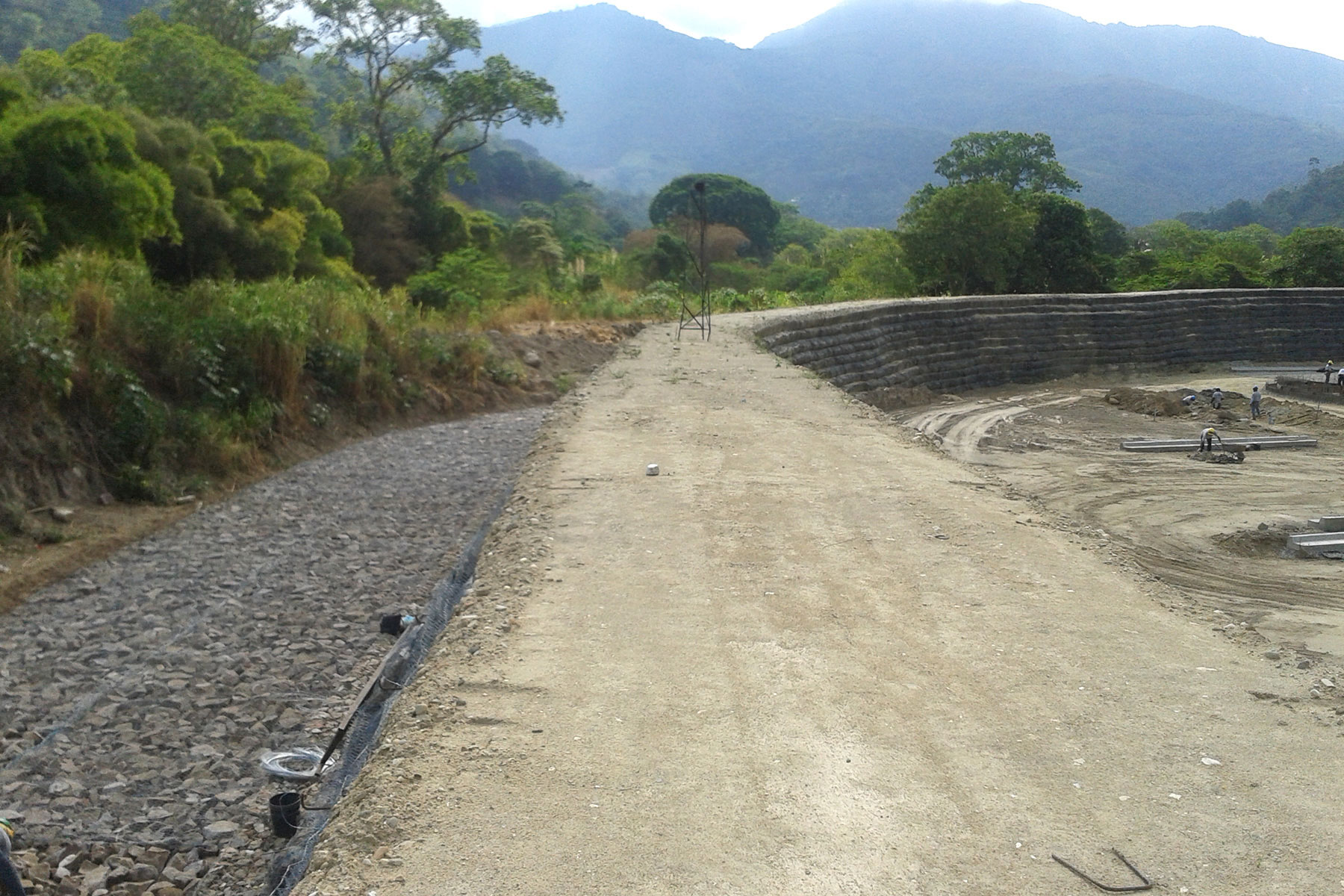

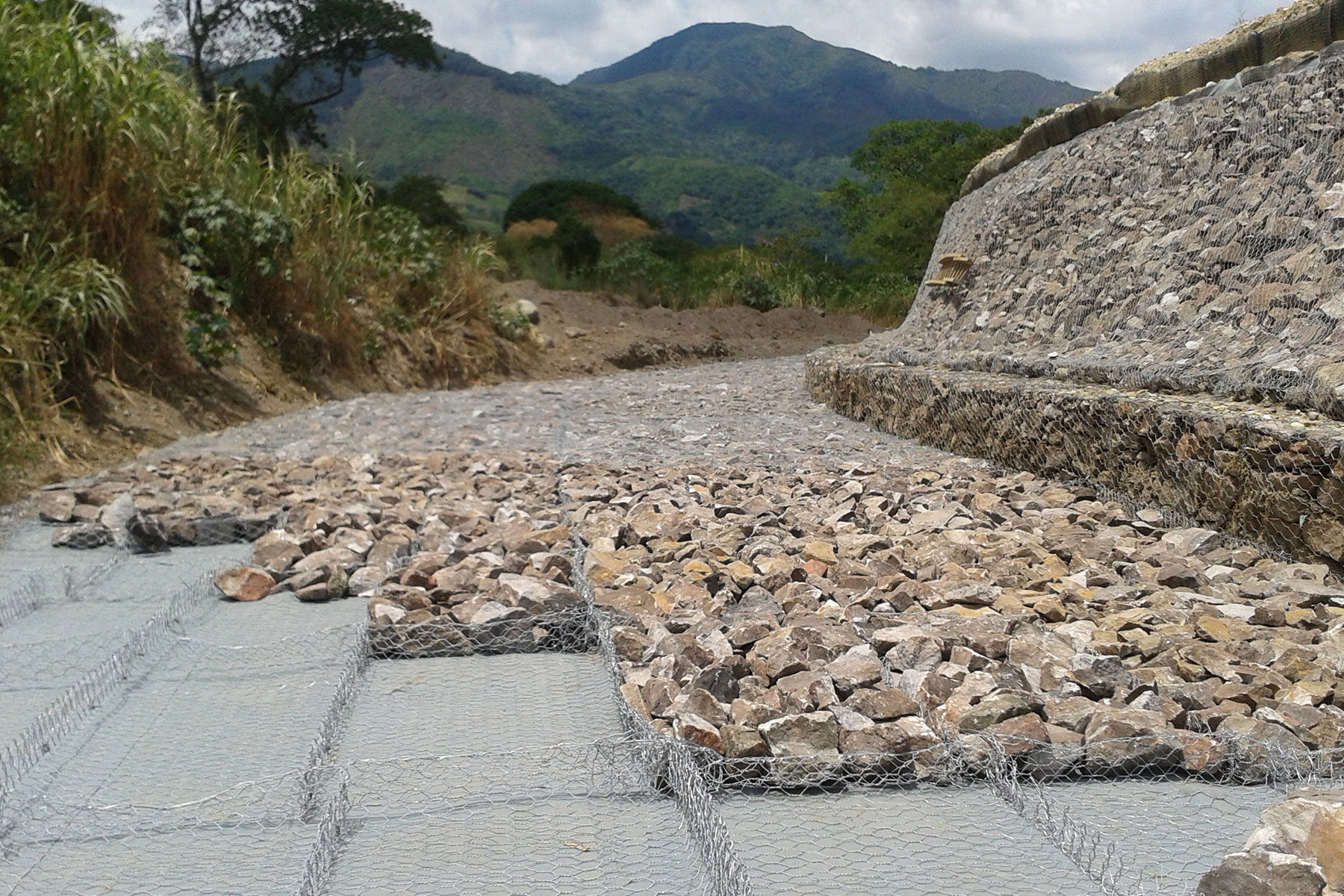

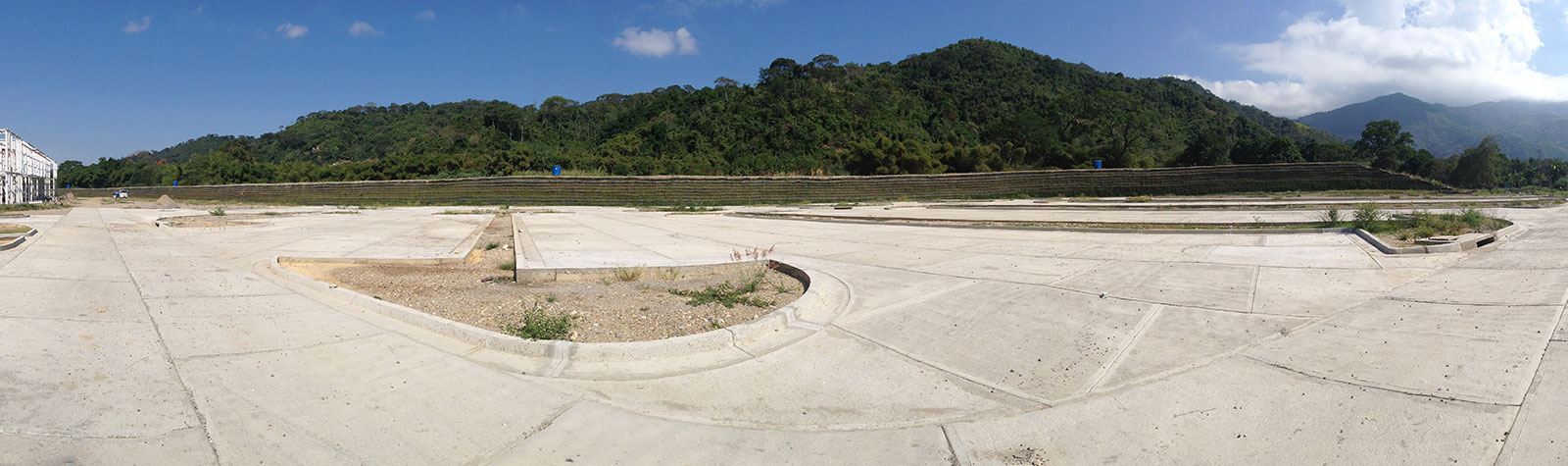

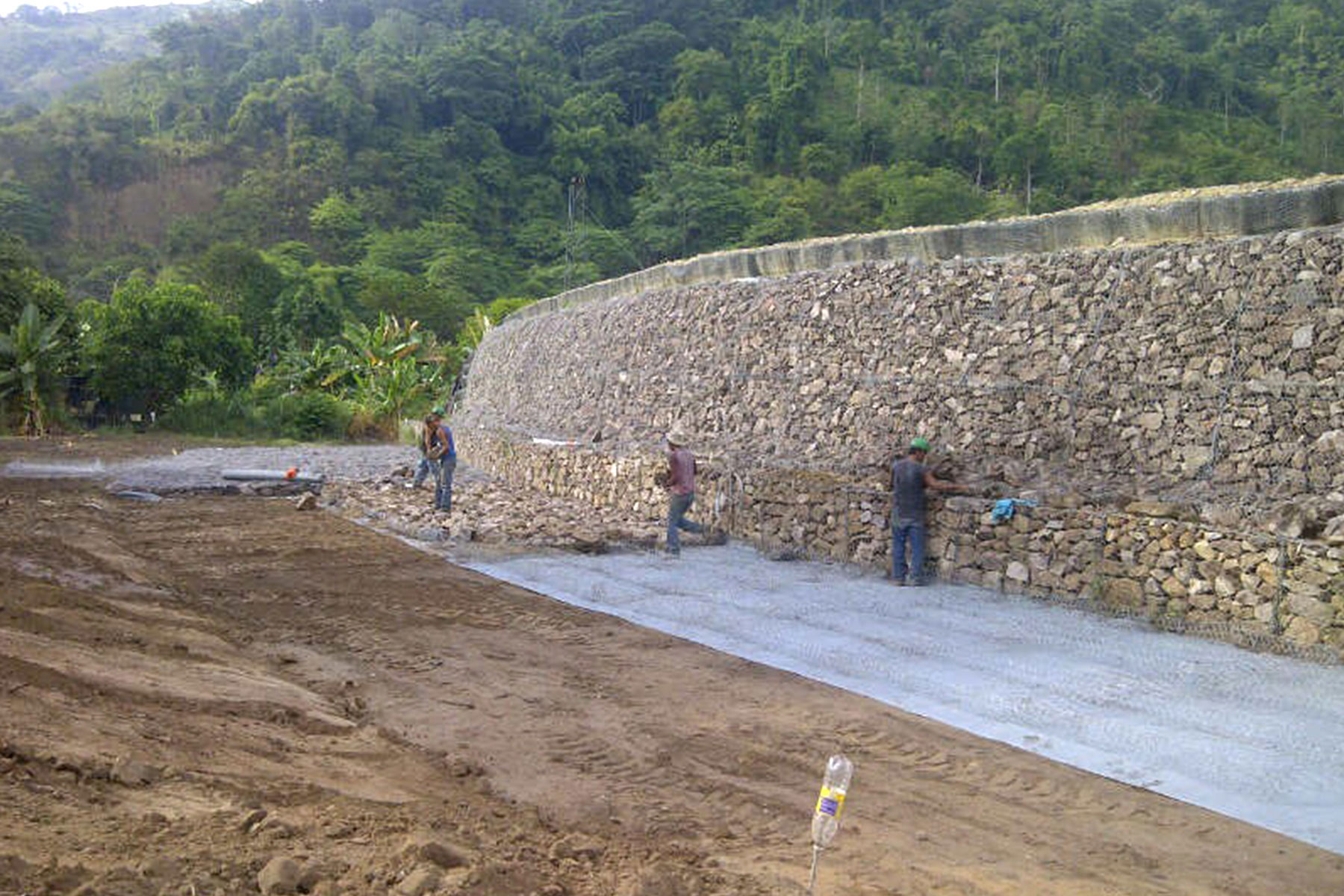

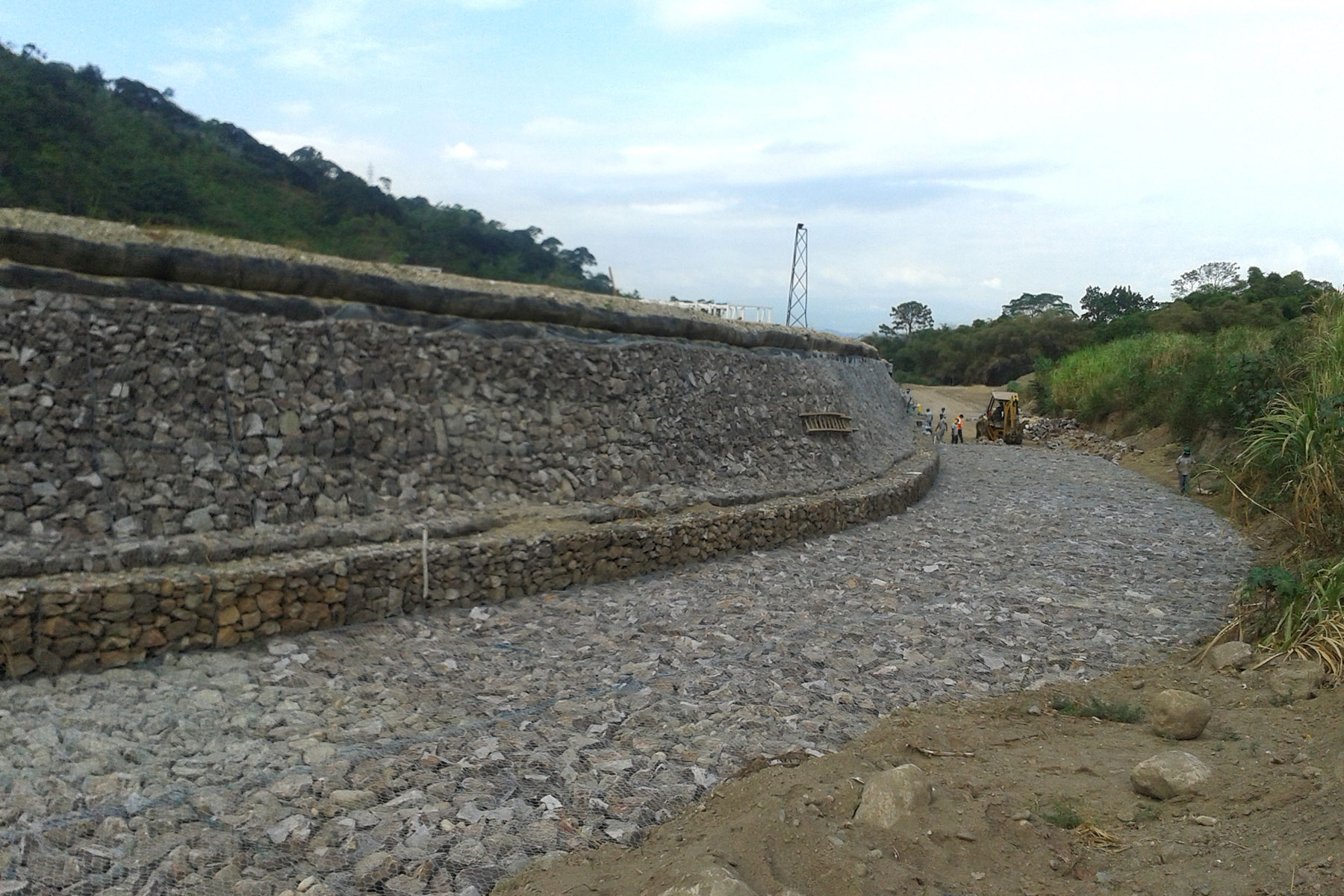

Los proyectistas aprovecharon las bondades de la geometría del terraplén para diseñar una caminería de concreto en la cresta y reforestar la cara externa que daba hacia la edificación con la finalidad de incorporar Infraestructura Verde al paisaje del hospital para hacerlo más armónico con la naturaleza de la zona. Por último el diseño incorporo en la cara interna que está en contacto con el caudal del rio, instalar una protección con gaviones y colchonetas metálicas ECOGREEN para proteger la estructura de tierra de reforzada contra impactos de rocas o troncos de árboles que pudiesen ser arrastrados por la corriente del rio.

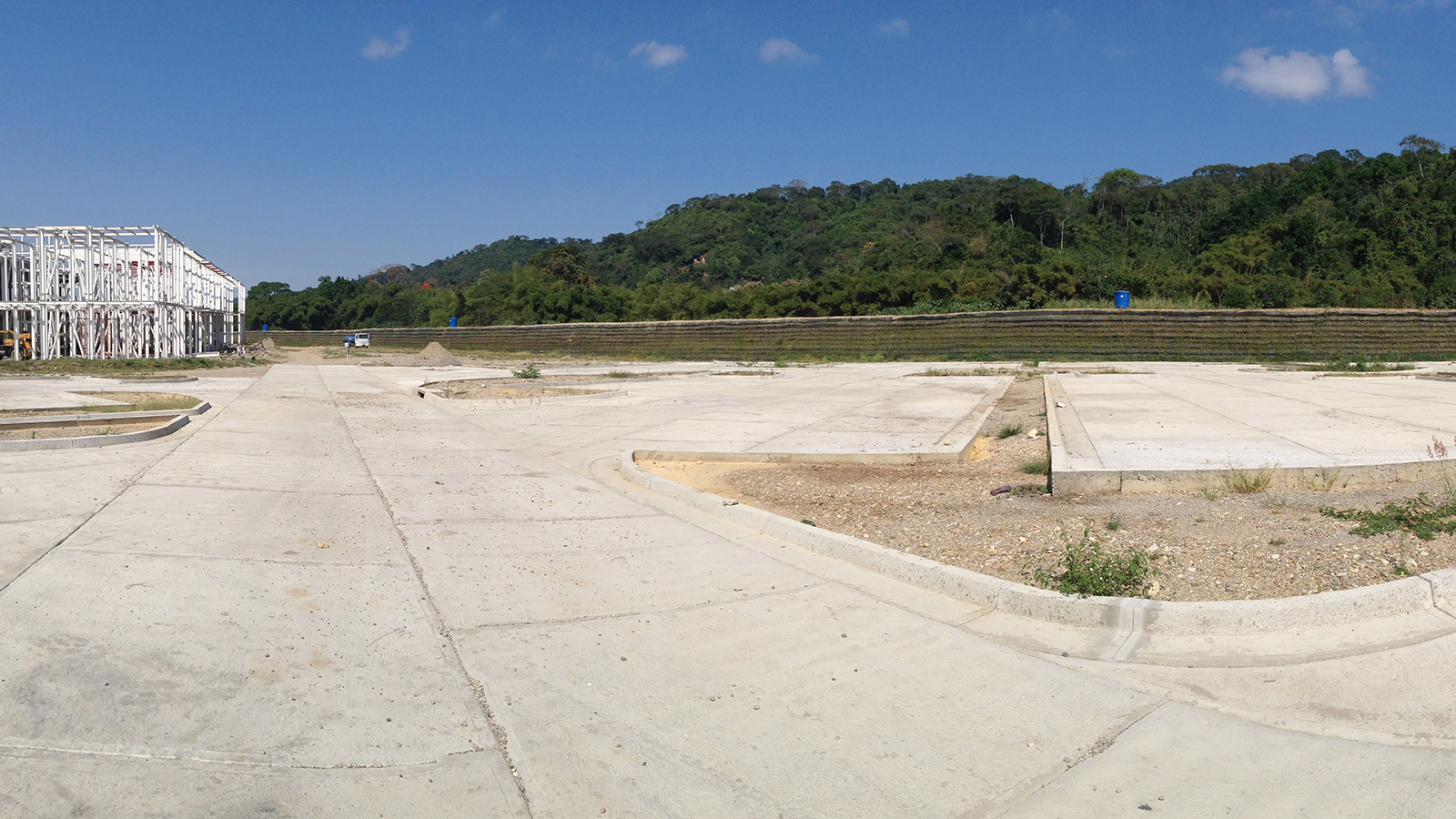

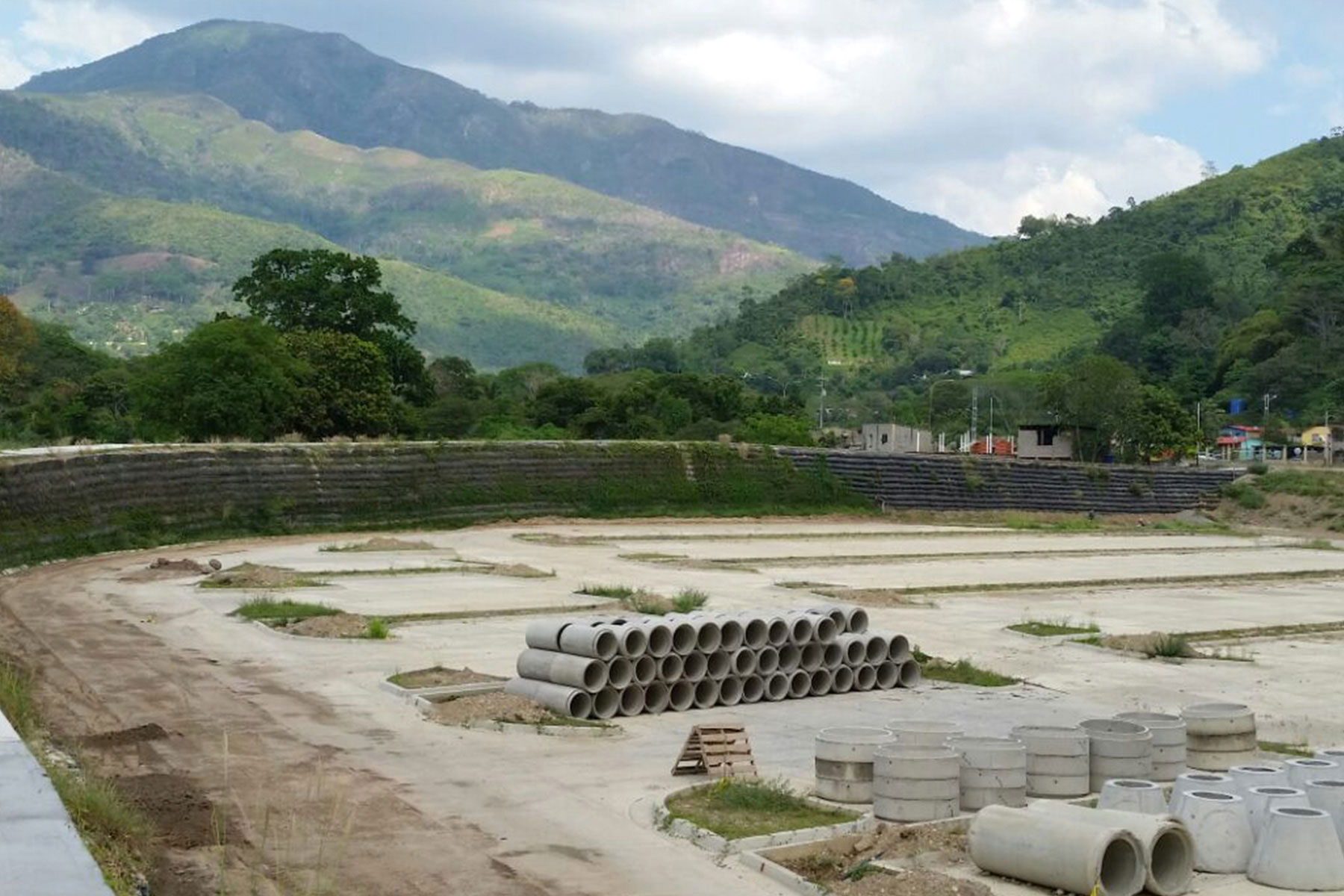

En la secuencia de fotos presentada se muestra algunas fotos tomadas en el año 2015, 3 años después de la culminación da la construcción del terraplén.
